一、EPON OLT远程接入EMS

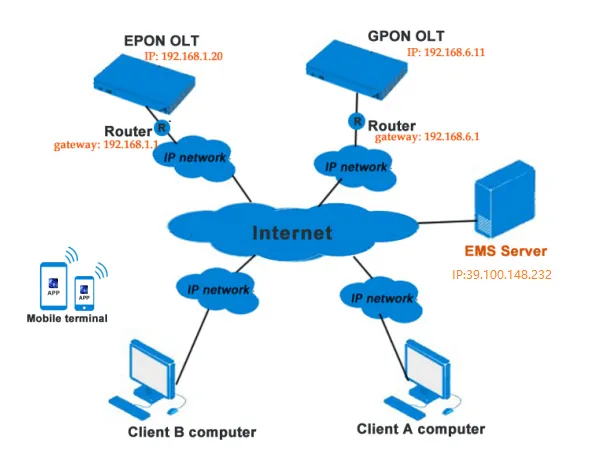

假设网络环境如下图所示，我们需要将EPON OLT连接到EMS的服务器电脑上。
连接服务器有两种方式：配置带外管理IP和配置带内管理IP。
1. 通过带内管理IP连接
添加步骤请参考以下内容。
步骤 1：创建一个新的 VLAN

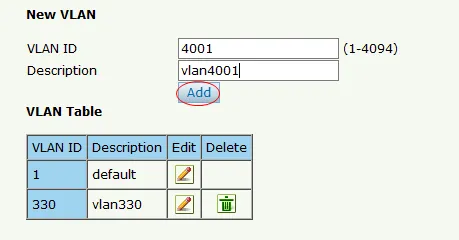

单击OLT配置→VLAN。如图，创建VLAN 4001。
步骤 2：将端口分配给已创建的 VLAN
点击OLT配置→VLAN→VALN端口配置VLAN端口。您可以选择 VLAN 模式。
假设GE1接入网络，将GE1加入VLAN 4001。

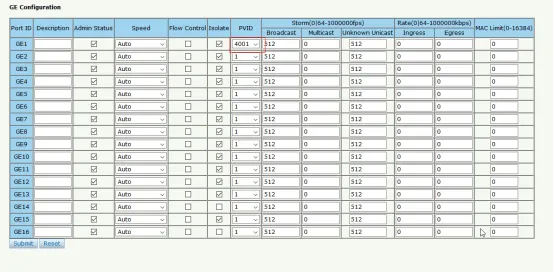

步骤 3：在未标记端口中配置默认 VLAN ID (PVID)。
单击OLT配置→上行端口→信息。
步骤 4：配置VLAN IP

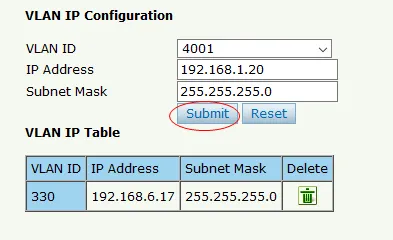

点击OLT配置→IP路由→VLAN IP，选择已有的VLAN，并为该VLAN设置IP地址。
如图配置。
步骤 5：添加静态路由
单击OLT配置→IP路由→静态路由。
请注意，目标IP地址必须填写“0.0.0.0”。
网关填写 192.168.1.1。
步骤 6：远程服务器

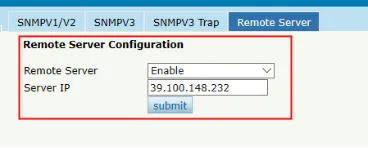

点击OLT配置→系统配置→SNMP→远程服务器，启用远程服务器，填写服务器IP。
如图配置。
2. 通过带外管理 IP 连接
添加步骤请参考以下内容。
步骤 1：配置 AUX IP

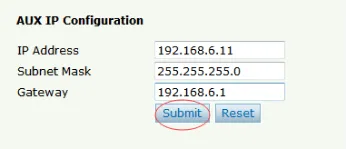

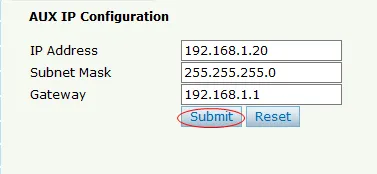

点击System Configuration→AUX IP，如图配置。
步骤 2：远程服务器IP
点击OLT配置→系统配置→SNMP→远程服务器，启用远程服务器，填写服务器IP。
二、GPON OLT远程接入EMS

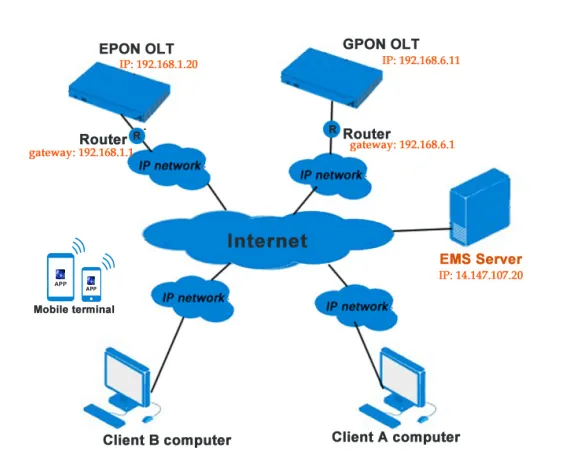

假设网络环境如图所示，我们需要将GPON OLT连接到EMS的服务器电脑上。
连接服务器有两种方式：配置带外管理IP和配置带内管理IP。
1. 通过带内管理IP连接
添加步骤请参考以下内容。
步骤 1：创建一个新的 VLAN。
单击OLT配置→VLAN。创建 VLAN 4001。
步骤 2：将端口分配给已创建的VLAN。

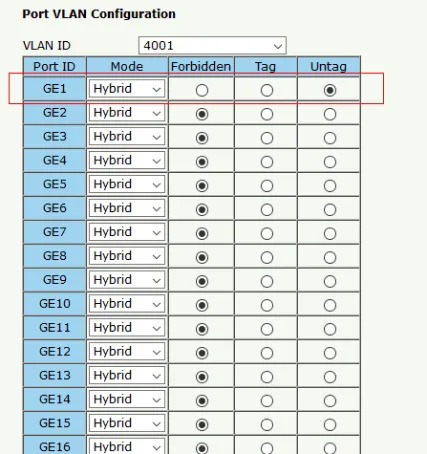

点击OLT配置→VLAN→VALN端口配置VLAN端口。您可以选择 VLAN 模式。
假设GE1接入网络，将GE1加入VLAN 4001。
步骤 3：在未标记端口中配置默认 VLAN ID (PVID)。
单击OLT配置→上行端口→信息。
步骤 4：配置VLAN IP。

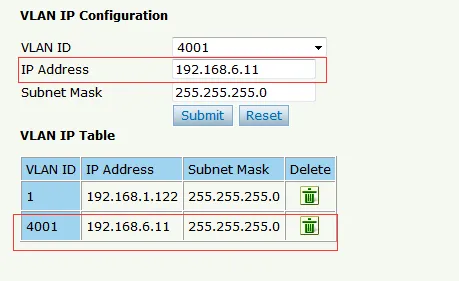

点击OLT配置→IP路由→VLAN IP，选择已有的VLAN，并为该VLAN设置IP地址。
如图配置。
步骤 5：添加静态路由
单击OLT配置→IP路由→静态路由。
请注意，目标IP地址必须填写“0.0.0.0”。
网关填写 192.168.6.1。
步骤 6：远程服务器

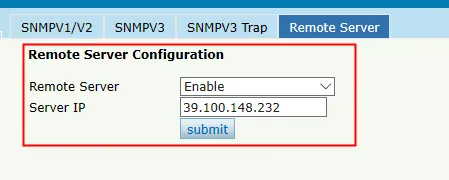

点击OLT配置→系统配置→SNMP→远程服务器，启用远程服务器，填写服务器IP。
如图配置。
2. 通过带外管理 IP 连接
添加步骤请参考以下内容。
步骤 1：配置 AUX IP
单击系统配置→AUX IP。
步骤 2：远程服务器IP
点击OLT配置→系统配置→SNMP→远程服务器，启用远程服务器，填写服务器IP。
三、交换机远程连接EMS
1.通过带内管理IP连接
添加步骤请参考以下内容。
步骤 1：新建一个VLAN
点击基本配置→VLAN，创建VLAN 4001。
步骤 2：将端口分配给已创建的 VLAN
点击基本配置→VLAN→VALN端口配置VLAN端口。您可以选择 VLAN 模式。
假设GE1接入网络，将GE1加入VLAN 4001。
步骤 3：在未标记端口中配置默认 VLAN ID (PVID)
单击基本配置→端口→配置。
步骤 4：配置VLAN IP
点击IP Configuration→VLAN IP，选择已有的VLAN，为该VLAN设置IP地址。
如图配置。
步骤 5：添加静态路由
单击路由配置→静态路由。
请注意，目标IP地址必须填写“0.0.0.0”。
网关填写 192.168.6.1。
步骤 6：远程服务器
点击系统配置→SNMP→远程服务器，启用远程服务器，填写服务器IP。
如图配置。
2. 通过带外管理 IP 连接
添加步骤请参考以下内容。
步骤 1：配置 AUX IP
单击系统配置→AUX IP。
步骤 2：远程服务器IP
点击系统配置→SNMP→远程服务器，启用远程服务器，填写服务器IP。
四、查询OLT/交换机

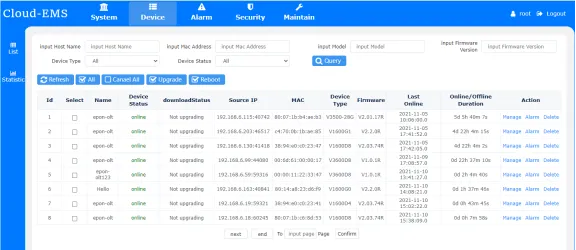

通过浏览器访问EMS服务器，点击Device，可以获取已连接EMS的设备的基本信息。
此部分显示 OLT/交换机信息，例如主机名、型号、固件版本、MAC 地址、IP 地址、上次登录时间、在线时长等。
该部分还具有搜索OLT的功能。

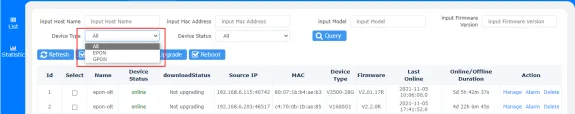

可以选择查看在线OLT或者离线OLT，如图。也可以选择查看所有GPON OLT或者查看所有EPON OLT，如图。
填写主机名、硬件版本、MAC地址或软件版本，点击查询。然后就可以得到所有符合条件的OLT，同时匹配所有的条件。

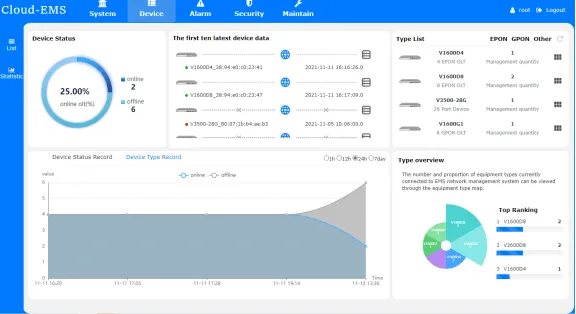

也可以选择Statistics查看设备状态、类型列表等，如图。
