二层与三层以太网交换机,有什么区别?

2022-3-3

以太网交换机可以接入各种终端设备,组建局域网,实现所有设备之间的直接通信。随着网络的发展,不同的交换机投入应用。根据OSI或TCP/IP模型,二层交换机工作在数据链路层,三层交换机工作在网络层。二层和三层交换机的具体区别是什么?

一、什么是二层/三层以太网交换机?

二层交换机 工作在数据链路层的第二层。它能够识别数据帧的MAC地址,根据MAC地址进行传输,并将这些MAC地址和对应的端口记录到内部地址表中。

三层交换机 具有部分路由功能,作用于OSI的网络层。它旨在加速大型局域网中的数据交换。路由一次路由即可实现多次传输。

二、 二层和三层交换机的区别

1.功能层

二层交换机工作在数据链路层,三层交换机工作在网络层。三层交换机不仅可以实现数据包的高速转发,还可以根据不同的网络情况实现最优的网络性能。

2.理论

二层交换机的原理是当交换机从某个端口收到数据包时,首先会读取数据包中的源MAC地址,然后读取数据包中的目的MAC地址,并在其中查找对应的端口地址表。,如果表中有目的MAC地址对应的端口,则直接将数据包复制到该端口。三层交换机的原理比较简单,就是多次交换一条路由。一般来说,它是第一个源到目的地的路由。源到目的地可以快速交换。

三、功能

二层交换机基于MAC地址接入,只转发数据,不能配置IP地址,而三层交换机结合了二层交换技术和三层转发功能,也就是说三层交换机是基于二层交换机。在上面增加了路由功能,可以配置不同VLAN的IP地址,通过三层路由实现VLAN之间的通信。

4.申请

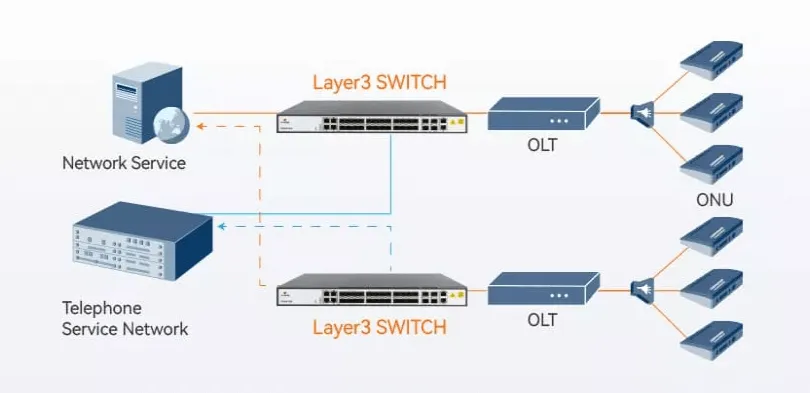

二层交换机主要用于网络接入层和汇聚层,三层交换机主要用于网络核心层,但也有少量三层交换机用于汇聚层。下图是三层交换机的实际应用示例。

5.协议

二层交换机支持物理层和数据链路层协议,如以太网交换机和二层交换机。这种集线器HUB具有类似的功能,而三层交换机支持物理层、数据链路层和网络层协议。

ItemsLayer 2 SwitchLayer 3 Switch
LayerData Layer(Layer 2)Network Layer(Layer 3)
FunctionSwitchingSwitching+Routing
AdvantagesCheap, ConvenientAbundant functions
DisadvantagesEasy to cause the network storm on the same LANMuch more expensive; Require more expertise to manage

三、V-SOL 三层以太网交换机的应用:高速公路解决方案

1. 二层以太网PoE交换机

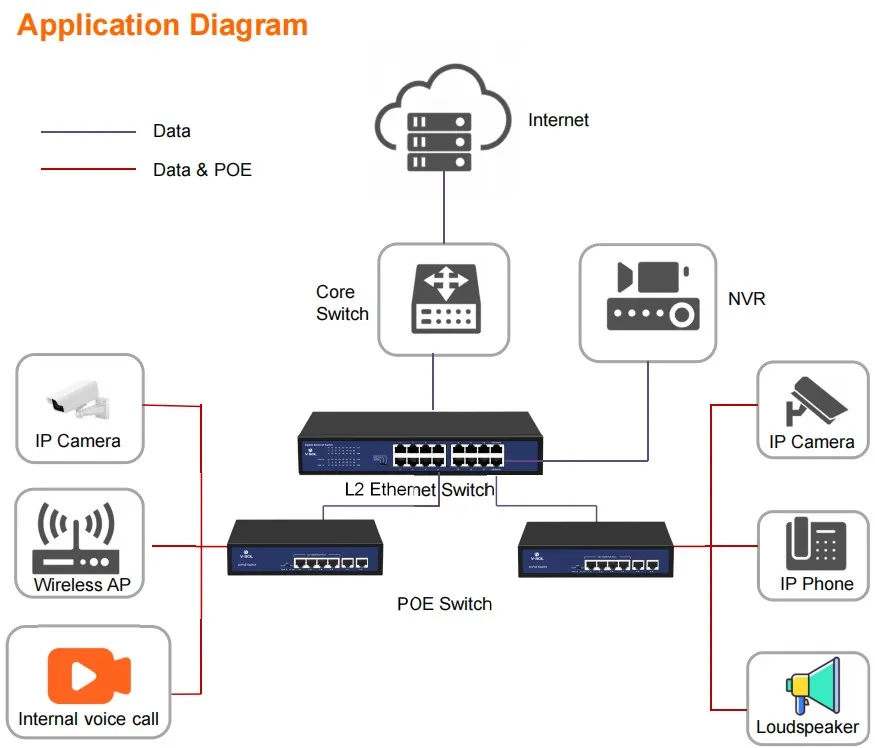

V-SOL二层交换机分为两种类型:带PoE功能和不带PoE功能的以太网交换机。如下图应用图所示, 二层PoE交换机 可以通过连接RJ45接口的网线为公共区域的IP摄像头、无线AP、网络语音通话、IPhone等设备供电。如果场景较多,可以将多台交换机堆叠使用。二层交换机主要接入数据,核心层的三层以太网交换机对数据进行汇聚和管理。

 2. 三层网管型以太网交换机:高速公路隧道解决方案

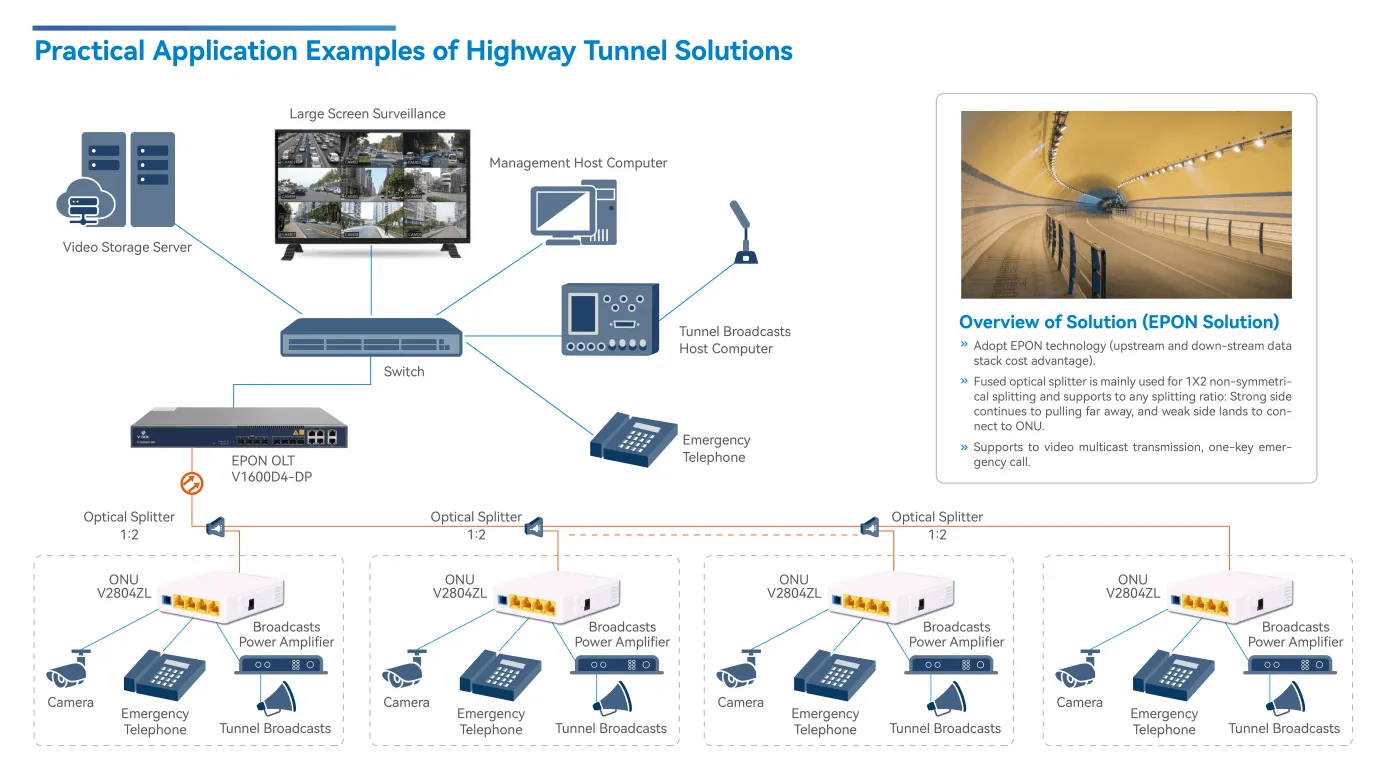

下图演示了V-SOL 三层以太网交换机的应用。OLT 负责访问和汇聚数据。将数据下发到以太网交换机后,交换机将数据发送到LAN和WAN数据进出通道路由器。这样管理型交换机下行连接OLT,上行连接视频存储服务器、大屏监控、应急电话等管理设备。

三层管理型交换机V3500-28X的特点  :

✔ 24GE接口:提供24个10/100/1000M自协商RJ接口。全双工速率极限达到2000Mbps。
✔ 出色的性能:端到端数据可以无阻塞全线速传输。
✔ StackWise:可将多台交换机合二为一,有利于冗余备份、链路聚合、增加端口和带宽、提高处理能力。
✔ SNMP/Web/CLI/SSH
✔ 三层路由包括RIP/OSPF/BGP
✔ VLAN和防火墙的分类
除了V3500-28X,V-SOL以太网交换机V3500-25G还支持 三层交换机路由 协议。V3500系列以太网交换机旨在提供灵活的全千兆接入,具有10个千兆上行端口、更高的性能和更丰富的业务处理能力。

总而言之,二层交换机主要负责数据的接入,而三层交换机的功能更为丰富。它收集所有数据并可以管理设备。二层和三层交换机广泛应用于学校、酒店、合作园区、商业楼宇的互联网、视频监控、安防等场合。
