V-SOL GPON ONU基础配置指南

2022-5-7

V-SOL GPON ONU的特点

ONU 是光网络单元。ONU与OLT配合实现二层和三层以太网功能。ONU可以同时连接各种终端,为用户提供数据、语音和多媒体业务。

ONU主要实现以下功能:选择性接收OLT发送的数据,响应OLT发送的管理命令,缓存用户以太网数据,在OLT分配的发送窗口上行方向发送数据。

ONU只有成功加入OLT并上线后,才能接收来自OLT的数据,为用户终端提供各种业务类型。

ONU通常采用OMCI管理。

ONU,有时也称为ONT,包含SFU和HGU两种型号。SFU是二层设备,HGU是三层设备,也可以工作在桥接模式。


添加ONU流程

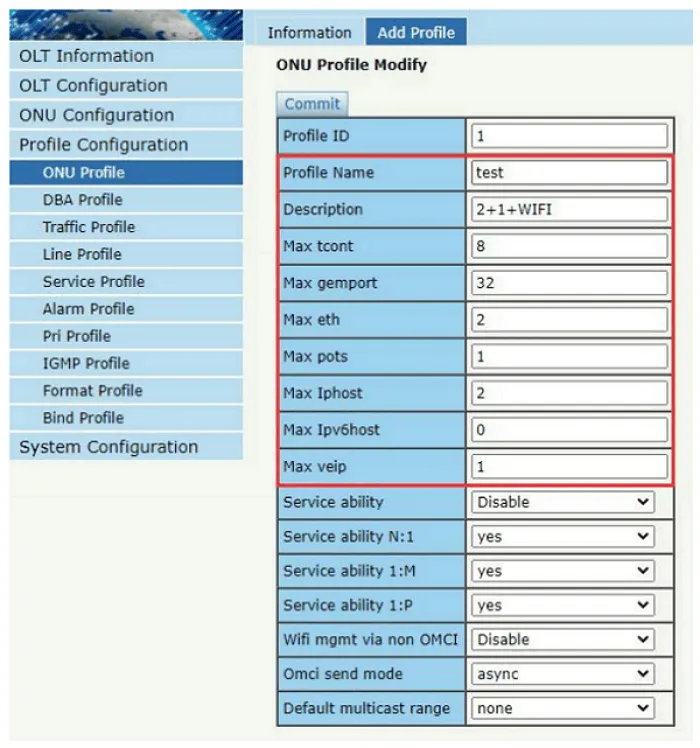

1. 添加ONU模板
● 在OLT上添加ONU需要绑定ONU模板。
● ONU profile 定义了ONU 端口的类型和数量,以及一些GPON 属性。
● 通常情况下,我们只需要设置红框标记的参数即可。让其他人保持默认。
● 正确填写ONU 支持的值。如果不知道ONU支持多少个tcont和gemport,可以使用默认值。它们足以满足所有服务。
● 对于SFU(第2 层),不需要设置VEIP 对于HGU(第3 层),VEIP 应该为1。
● 如果启用自学习和即插即用功能——至少要多两个profile。需要添加DBA配置文件和流量配置文件。对于其他配置文件,它们是可选的。我们可以在没有这些配置文件的情况下单独配置 ONU。

2. ONU 与OLT 的连接
● ONU 与OLT 的PON 口用分离器连接。确保ONU rX 功率在合适的范围内(-8~-27dBm)。ONU rX 功率过高或过弱时,OLT 不会发现ONU 或ONU 无法注册
● OLT PON 的SFP 模块应为GPON SFP EPON SFP 不能与GPON 设备配合使用

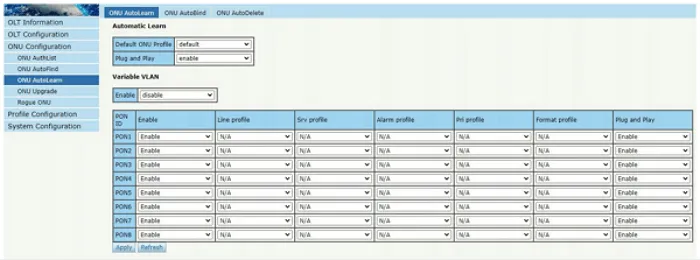

3. ONU AutoLearn
● 默认。ONU 自动学习功能使能。此时默认会自动添加ONU。OLT发现后的ONU Profile。然而。您可以更改默认的ONU 配置文件以进行自动学习。
● 即插即用功能用于自动绑定配置文件。一旦 ONU 注册到 OLT 并上线,表中配置的配置文件将绑定到它。如果没有配置任何配置文件,OLT 将使用默认设置配置 ONU

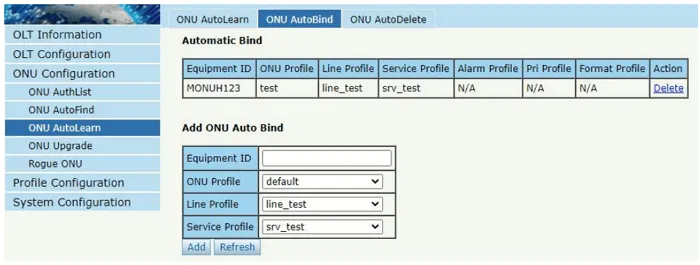

4. ONU AutoBind
● 配置文件也可以根据ONU 设备ID 绑定到ONU。
● 前提是要开启autoleam 和Plug and Play。
● 只有完成本次配置后添加的ONU 才能绑定基于设备ID 的模板。意思是如果ONU已经在ONU列表中,你应该先配置autobind规则,然后再把ONU连接到OLT PON口。完成自动绑定配置后,您需要将其删除。

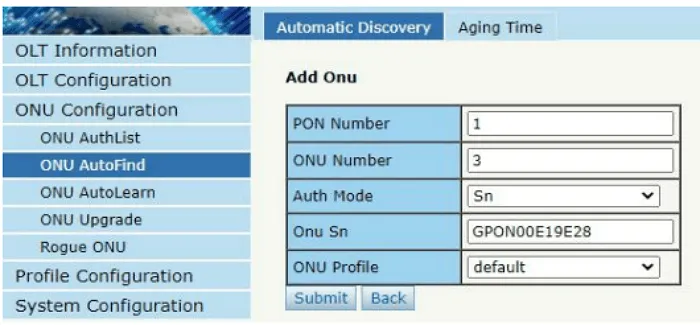

5. ONU AutoFind
● 如果autolean 功能关闭,则需要手动添加ONU。OLT 可以自动发现ONU。
● 单击“详细信息”按钮可查看有关身份验证的更多信息。
● 点击添加按钮,手动添加ONU。OLT会自动填写ONU号等信息。但是,您可以更改它们。
● 通常,GPON 使用GPON SN 对ONU 进行认证。

6. ONU列表

添加ONU后,可以在ONU列表中查看ONU认证信息。上网需要几秒钟。

第一列ONU ID。它显示PON端口ID和ONU ID。如果ONU升级等其他页面需要ONU ID,则ONU ID不能包含PON端口ID。

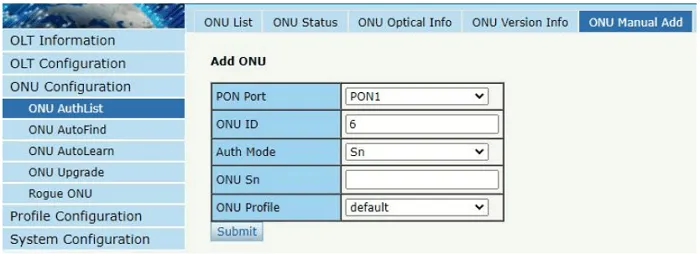

7、ONU手动添加

除了前面添加ONU的过程。您可以在将其连接到 OLT 之前添加 ONU。选择PON口和ONU模板,填写ONU的认证信息。然后单击提交按钮。

ONU 应连接到您配置的同一 PON 端口。


查询ONU状态

1. ONU状态信息

添加ONU后,可以在ONU表中查看ONU的详细状态。状态包括管理状态、注册状态、注册和注销相关时间,最后一次注销。

2. ONU光信息

查询每个PON的所有ONU的光信息。一次只能查询64个ONU

查询单个ONU光信息。请查看 ONU List => Optical Info。

3.ONU版本信息

查询每个PON的所有ONU的软硬件版本信息。当时只能查询64个ONU

查询单个ONU版本信息。请检查 ONU L 列表 => 详细信息。


查询ONU信息

ONU详细信息

查询ONU更详细的信息,请查看ONU列表=>详细信息。


ONU升级

1.手动升级

● 上传图片

● 手动升级

– 在列表中选择固件,PON口输入ONU ID选择升级方式。

– 升级ONU有几个步骤

下载: 从OLT下载固件到ONU。

激活: 激活刚刚下载到 ONU 的固件,然后 ONU 使用新固件重启。

Commit: 提交升级后的固件,ONU每次重启都会使用新的固件。

– 通常,我们升级ONU 时不关心这些步骤,所以我们选择混合模式。

– 我们可以一次升级一个PON口下的所有同型号ONU。

● 查询升级状态

升级时,可以查询升级状态。状态显示成功或失败表示当前ONU升级过程结束。

完成升级后,您需要单击中止按钮停止该过程。

2.自动升级

● 上传图片

● 自动升级

– 填写ONU设备ID和新固件版本,选择需要升级的固件,点击添加按钮提交自动升级。如果ONU当前版本与自动升级中配置的不一致,OLT将升级ONU。

– 如果选择的固件版本与自动升级时配置的不一致,OLT 将对ONU 进行一次又一次的升级。

– 查询自动升级状态

升级时,可以查询升级状态。显示成功的统计信息表明当前ONU升级过程已经完成。
