1550nm直接调制光发射机

产品简介

  V8610TD是高性能的前向发送器.19英寸机架安装结构，高线性度和低噪声1550mm DFB激光器以及RF控制电路的状态，预失真，这些使V8610TD成为城域HFC网络的理想选择。
  V8610TD使用1550nm DFB激光器，具有高线性度和低噪声。 预失真电路提高了DFB激光器的性能和稳定性。 AGC / ATC机制为激光提供保护，并确保模块的性能和稳定性以及对智能系统平台的反馈，这样可确保激光器在正常状态下工作并具有高性能。 如果激光操作参数超出软件设置的规格，它将关闭激光电源，并在前面板LCD上显示信息。

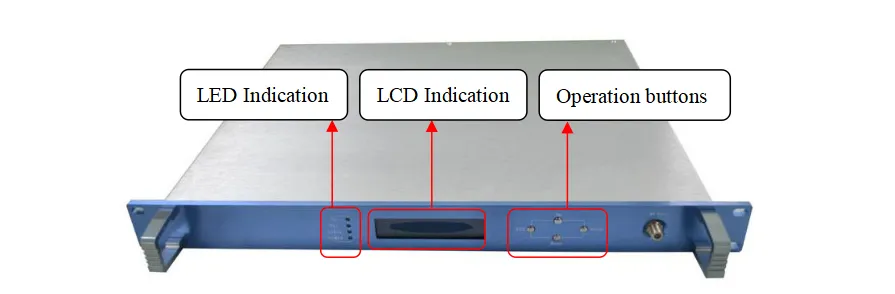

接口说明

Port Type	Function
LED Indication	Display device operating status
LCD Indication	Display device operating status
Operation buttons	Operating the device

特殊功能

1. 1550光发射机
2. 可选的AGC（自动增益控制）或MGC（手动增益控制）
3. 接受低信号输入电平
4. 前面板液晶显示屏
5. 低RIN，高CNR
6. 高CSO，CTB和XMOD
7. 高线性低噪声DFB激光器，运输能力大
8. 有效的激光器自动温度控制（ATC）和自动功率控制（APC），以确保稳定运行
9. 微处理器控制和监控
10. RS485接口，用于远程监控
11. 45〜870/1000 MHz带宽
12. 射频预失真电路，具有出色的CNR和低失真性能

功能参数

Description	Unit	value	Notes
Optical specifications
Optical wavelength	nm	1555±20
Laser Type		Cooled DFB LD
Optical Power	dBm	10
LD RIN	dB/Hz	≥-160
Connect type		SC/APC	FC/APC(option)
RF specifications(
Operating bandwidth	MHz	45~870/1000
Flatness	dB	≤±0.75
RF Input Impedance	Ω	75
input Return Loss	dB	≥16	45～550 MHz
		≥14	550～1000MHz
RF Input Level	dBmV/Ch	80±5	@59CH  PAL-D CW loading
Test Point	dBuv	≥70
Connector Type		F type female	F type male option
AGC	dB	±5
CNR		51dB(typical)	59CH PAL-D CW loading, PHOTON standard Reciever,10km optical fiber , -1dBm optical input power, 80 dB V input level at 870MHz, 3.6% OMI
CSO		≤-57 dBc
CTB		≤-63dBc
others
Control Interface		RJ45
Power supply		90~260VAC 50/60Hz
Power consumption	W	30	MAX
Dimension L x W x H	mm	483x450x44	Box:530x500x100
Operating Temperature	℃	0~+50
Storage Temperature	℃	-25~+65
Storage Humidity	PH%	5%~95%Max	No Condensation
weight	Kg	Net :2.8	Gorss:3.8

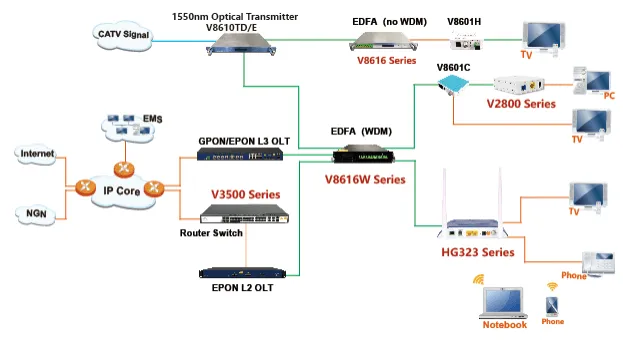

典型应用图
