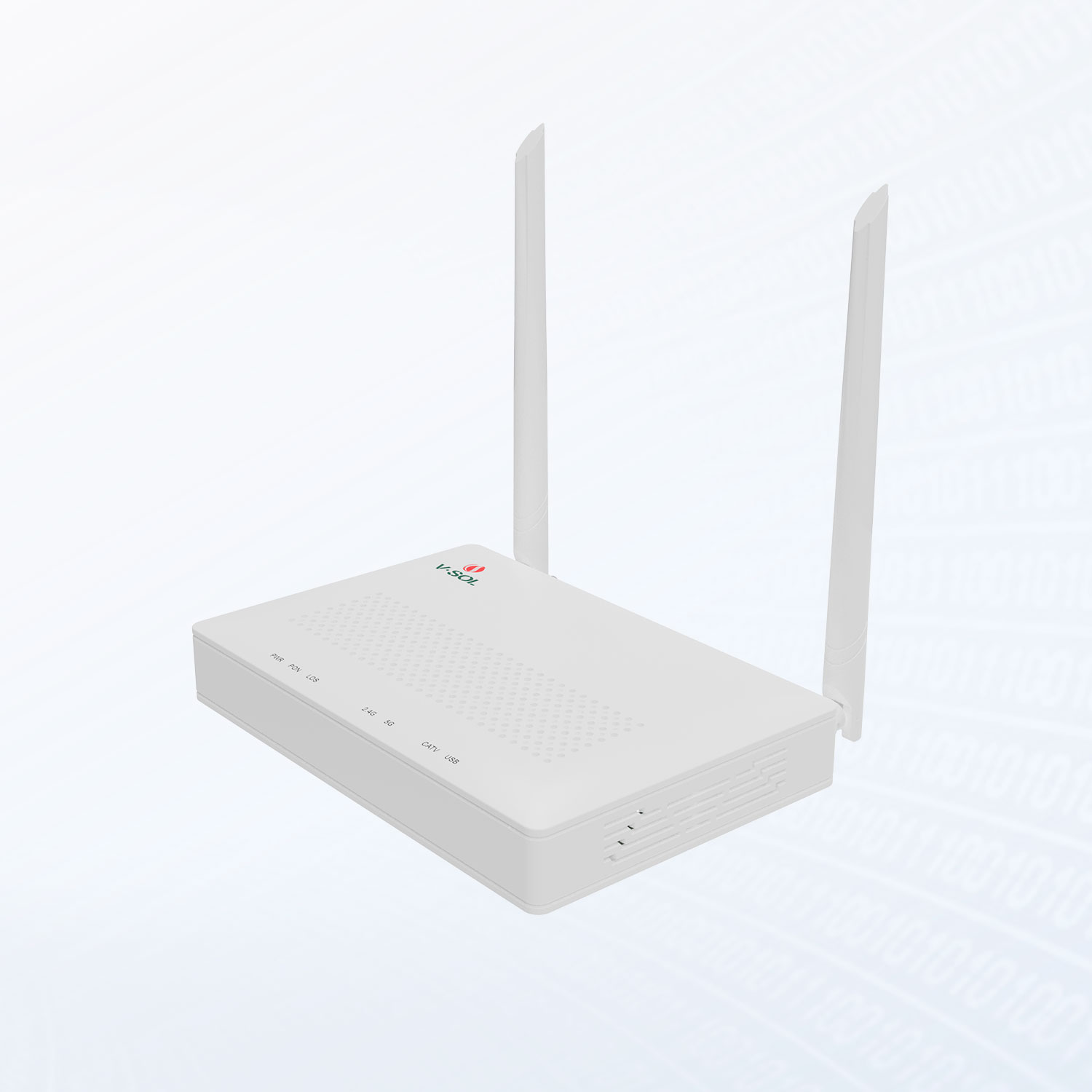

1XPON+4GE+USB 3.0+WiFi5 HGU ONT

硬件参数

产品尺寸

180mm×120mm×32mm(L×W×H)

净重

280g

运行状态

工作温度: -10 ~ +55°C

工作湿度: 5 ~ 95% (非冷凝)

储存状态

储存温度: -40 ~ +70°C

储存湿度: 5 ~ 95%  (非冷凝)

电源

 DC12V,1.5A, 外部AC-DC电源适配器

电源功率

≤18W

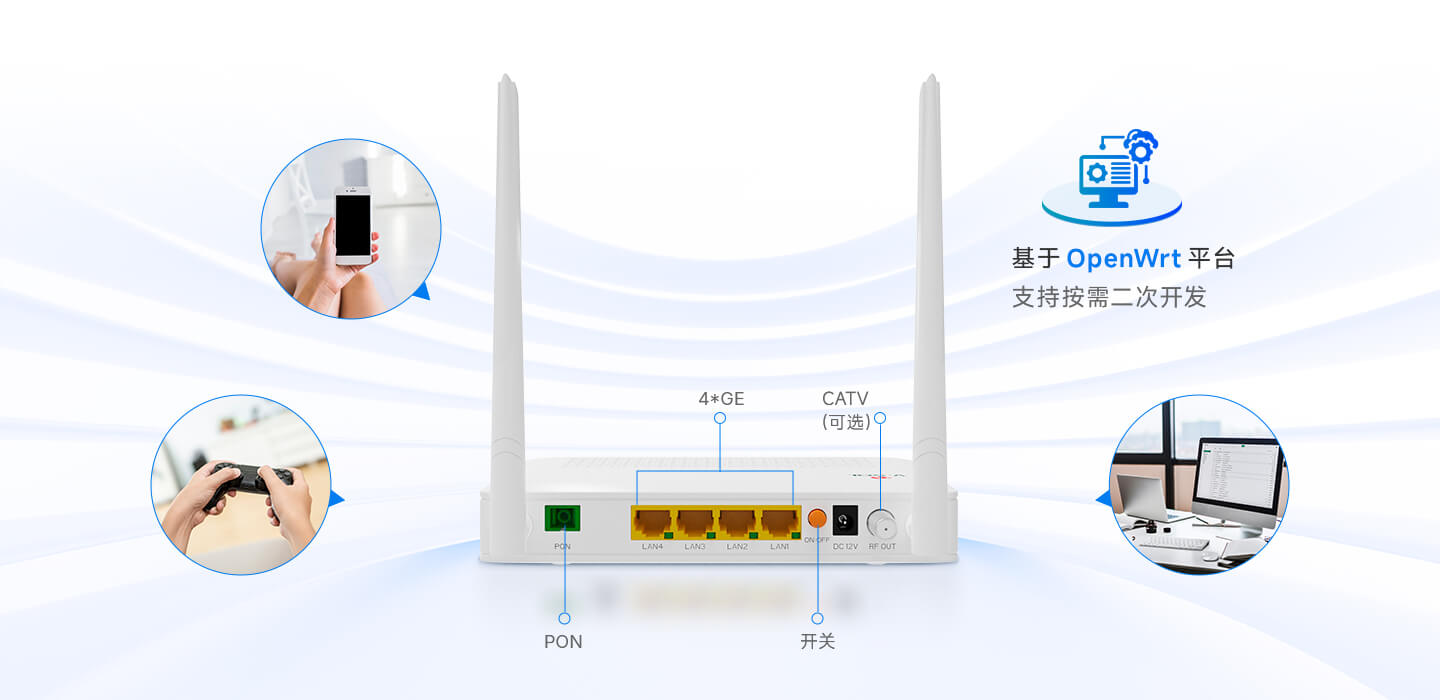

接口

4GE + WiFi 5 + USB 3.0 + CATV（可选）

指示灯

PWR、LOS、PON、 2.4G、5G、WAN、WPS、USB、LAN1～4、CATV（可选）

端口参数

PON端口

• 1个XPON端口(EPON PX20+和GPON Class B+)
• SC单模，光接口: SC/APC连接器
• 发射光功率: 0～+4dBm
• 接收灵敏度:  -27dBm
• 过载光功率: -3dBm(EPON) 或 -8dBm(GPON)
• 传输距离: 20KM
• 光波波长: 上行1310nm, 下行1490nm

用户接口

• 4*GE, 自适应以太网接口, RJ45连接器
• 1*USB 3.0

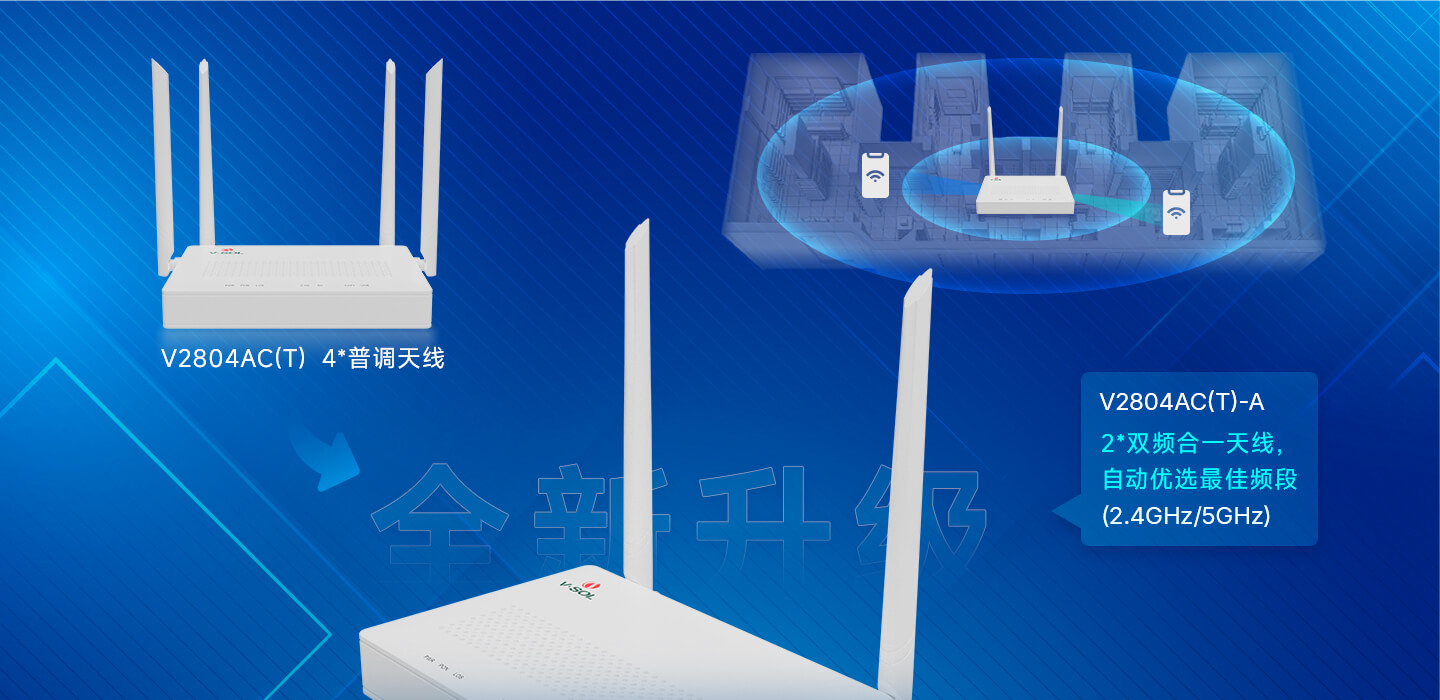

WLAN端口

• 符合IEEE802.11b/g/n/ac
• WiFi: 2.4GHz、5.8GHz 2×2, 3dBi，速率高达1.167Gbps, 多个 SSID
• 发射功率: 2.4GHz: 18dBm; 5GHz: 17dBm
• 接收功率: 2.4GHz: HT40-MCS7 -71dBm; 5GHz: VHT80 MCS9 <-63dBm

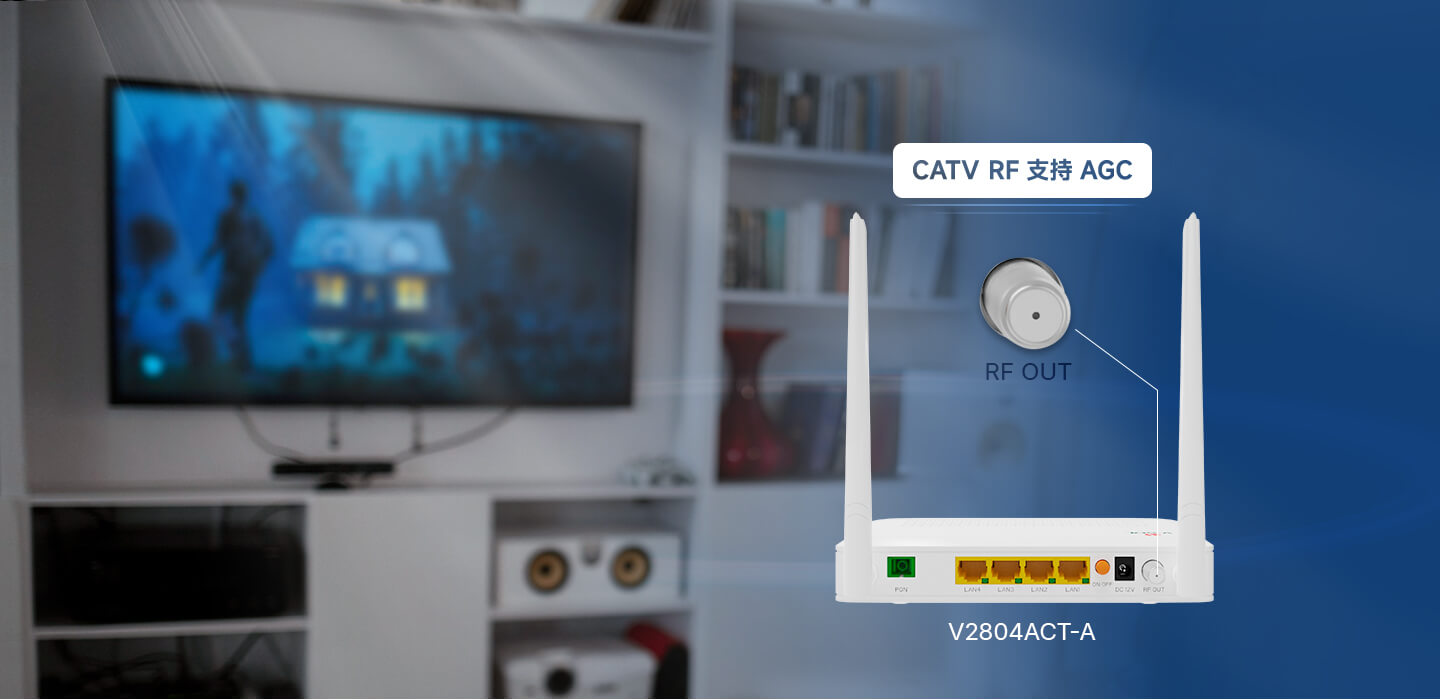

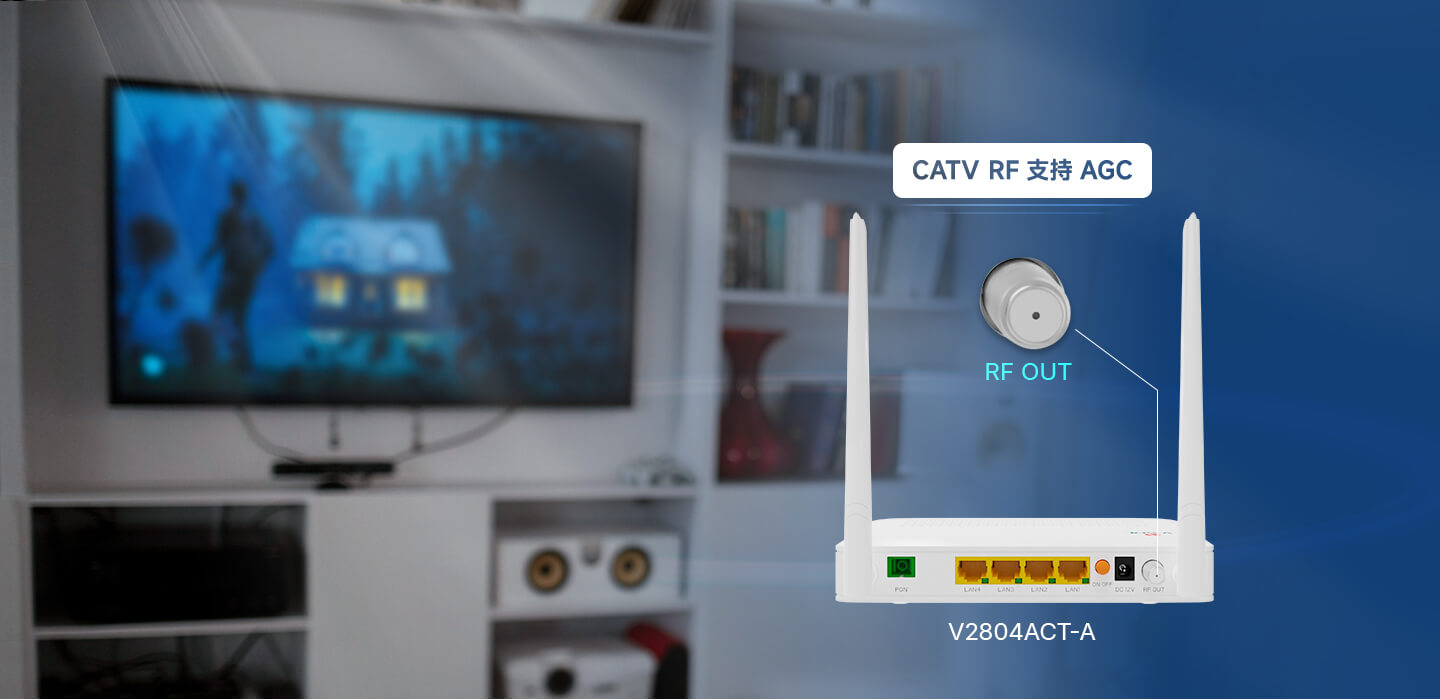

CATV 端口（可选）

• 光接收波长： 1550±10nm
• 光输入范围：+2～-18dBm
• 回波损耗：≥40dB
• RF工作带宽：47～1000MHz
• 射频输出阻抗：75Ω
• RF光AGC范围内输出电平：

  ≥81±2dBuv@+1～-10dBm

  ≥79±2dBuv@ 0～-11dBm

  ≥77±2dBuv@-1～-12dBm

  ≥75±2dBuv@-2～-13dBm

  ≥73±2dBuv@-3～-14dBm

  ≥71±2dBuv@-4～-15dBm

• MER：≥32dB（-14dBm光输入功率）

功能数据

管理

• 支持OAM/OMCI,Telnet,WEB,TR069
• 支持VSOL OLT对HGU功能的全面管理

组播

• 支持IGMP v1/v2/v3, IGMP snooping
• 支持IGMP Proxy
• 支持MLD v1/v2 snooping
• 支持MLD Proxy

Wireless

• 支持 802.11b/g/n/ac
• 加密方式：WAP-PSK(TKIP)/ WAP2-PSK(AES)
• 支持Easymesh
• 支持多SSID
• 支持隐藏SSID
• 支持64个最大设备连接数

QoS

• 支持4个队列
• 支持SP, WRR, 802.1P和DSCP

L2

• 支持802.1D&802.1ad bridge, 802.1Q VLAN

L3/L4

• 支持IPv4, IPv6 和 IPv4/IPv6 双栈
• 支持DHCP/PPPOE/静态IP
• 支持静态路由, DHCP Server
• 支持NAT/DMZ/DDNS/Virtual Server

安全

• 支持防火墙功能
• 支持基于Mac或URL的Mac过滤器
• 支持ACL
• 支持环路检测

系统功能

• 支持NTP（网络时间同步）
• 支持设备定时重启
• 支持Ping和Traceroute诊断
