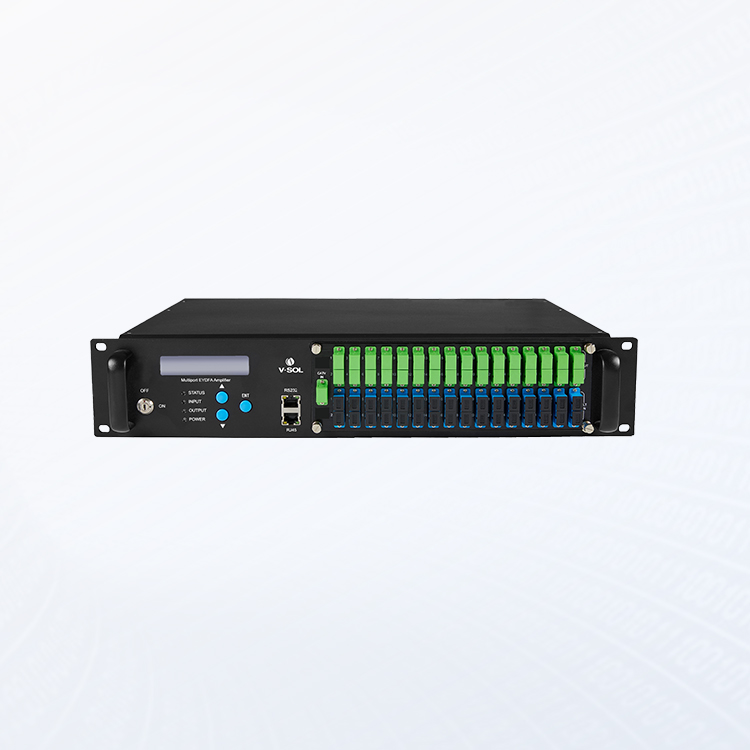

32口1550nm高功率PON EYDFA
产品特点
40dBm高功率输出
巧妙光学电路设计
卓越性能 可靠品质
EDFA 应用图示
|
|
4口 |
8口 |
16口 |
32口 |
|
19dBm |
 |
|
|
|
|
22dBm |
|
|
|
|
|
尺寸 (H x W x D) (mm) |
370×483×44 |
370×483×44 |
370×483×88 |
370×483×88 |
|
重量(kg) |
5.5 |
5.5 |
7.5 |
7.5 |
|
输出端口 |
V8816W-4P-19: 4×19 V8816W-4P-22: 4×22 |
V8816W-8P-19: 8×19 V8816W-8P-22: 8×22 |
V8816W-16P-19: 16×19 V8816W-16P-22: 16×22 |
V8816W-32P-19: 32×19 V8816W-32P-22: 32×22 |
|
泵普偏置电流 告警范围(mA) |
V8816W-4P-19: -3~+10 V8816W-4P-22: -3~+10 |
V8816W-8P-19: -3~+10 V8816W-8P-22: -8~+10 |
V8816W-16P-19: -8~+10 V8816W-16P-22: -8~+10 |
V8816W-32P-19: -8~+10 V8816W-32P-22: -8~+10 |
|
类 别
|
项
|
单位
|
指 标
|
备 注
|
||
|
最小
|
类型
|
最大
|
||||
|
光学
指标
|
CATV 工作波长
|
nm
|
1545
|
|
1565
|
|
|
OLT PON 波长
|
nm
|
XPON: 1310/1490
10G PON: 1270/1577 |
|
|||
|
光信号输入范围
|
dBm
|
-8
|
|
+10
|
|
|
|
输出功率
|
dBm
|
|
|
40
|
1dBm间隔
|
|
|
OLT PON端口数
|
No.
|
|
|
32
|
SC/UPC
|
|
|
COM端口数
|
No.
|
|
|
32
|
|
|
|
CATV 路径损耗
|
dB
|
|
|
0.8
|
SC/APC
|
|
|
OLT 路径损耗
|
dB
|
|
|
0.8
|
|
|
|
输出调节范围
|
dB
|
-4
|
|
0
|
每级0.1dB
|
|
|
输出端口一致性
|
dB
|
|
|
0.7
|
|
|
|
输出功率稳定度
|
dB
|
|
|
0.3
|
|
|
|
CATV和OLT之间的隔离
|
dB
|
40
|
|
|
|
|
|
光开关切换时间
|
ms
|
|
|
8
|
可选
|
|
|
光开关的插入损耗
|
dB
|
|
|
0.8
|
可选
|
|
|
噪声系数
|
dB
|
|
|
6
|
Pin：0dBm
|
|
|
PDL
|
dB
|
|
|
0.3
|
|
|
|
PDG
|
dB
|
|
|
0.4
|
|
|
|
PMD
|
ps
|
|
|
0.3
|
|
|
|
剩余泵功率
|
dBm
|
|
|
-30
|
|
|
|
光反射损耗
|
dB
|
45
|
|
|
|
|
|
光纤连接器
|
|
SC/APC
|
FC/APC, LC/APC
|
|||
|
综合
指标
|
射频测试
|
dBμV
|
78
|
|
82
|
可选
|
|
网络管理接口
|
|
支持SNMP,WEB
|
|
|||
|
电源
|
V
|
90
|
|
265
|
AC
|
|
|
-72
|
|
-36
|
DC
|
|||
|
耗电量
|
W
|
|
|
100
|
双电源，输出40dBm
|
|
|
工作温度
|
℃
|
-5
|
|
65
|
|
|
|
储存温度
|
℃
|
-40
|
|
85
|
|
|
|
工作相对湿度
|
%
|
5
|
|
95
|
|
|
|
尺寸
|
mm
|
370×483×88
|
W、L、H
|
|||
|
净重
|
Kg
|
7.5
|
|
|||
