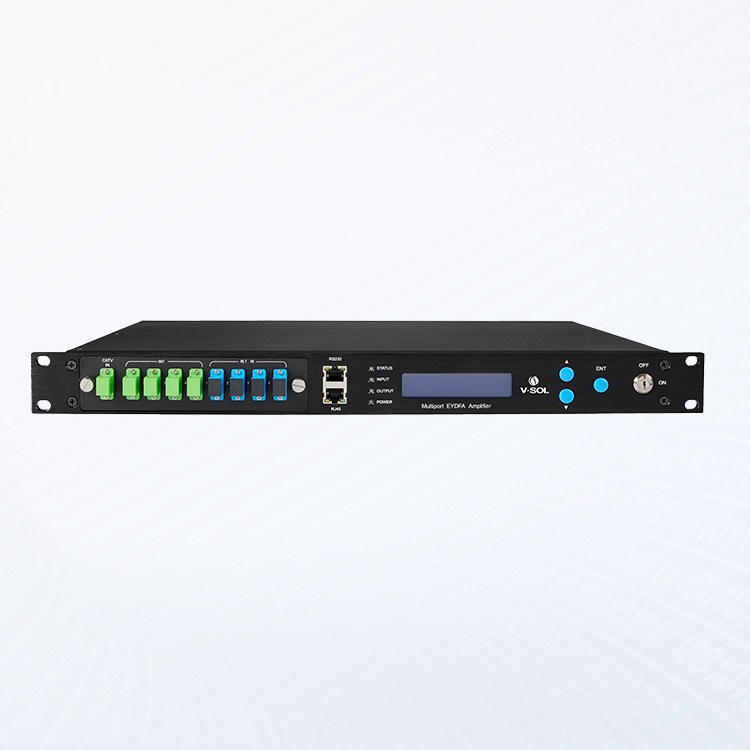

4口1550nm高功率PON EYDFA
产品特点
37dBm高功率输出
巧妙光学电路设计
卓越性能 可靠品质
EDFA 应用图示
|
|

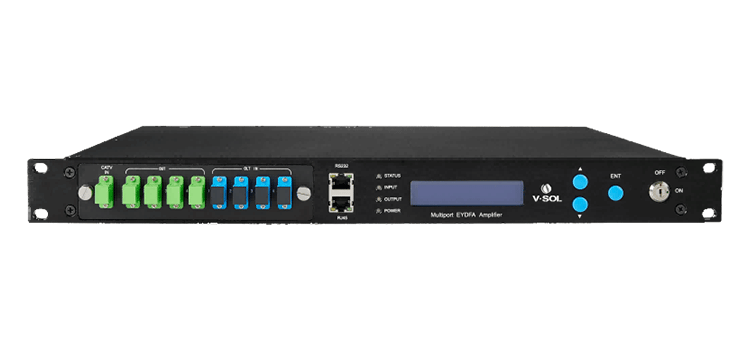

4口 |
8口 |

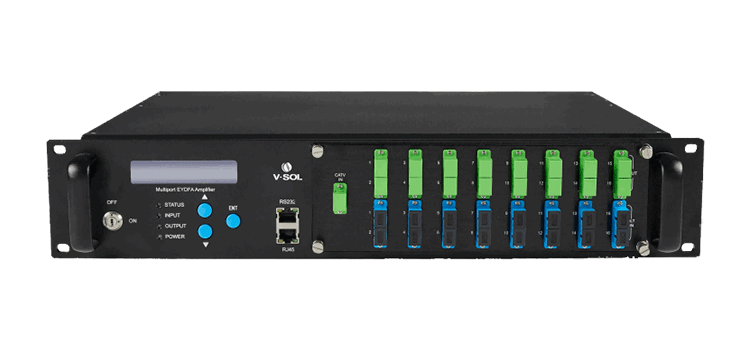

16口 |
32口 |
|
19dBm |
 |
|
|
|
|
22dBm |
|
|
|
|
|
尺寸 (H x W x D) (mm) |
370×483×44 |
370×483×44 |
370×483×88 |
370×483×88 |
|
重量(kg) |
5.5 |
5.5 |
7.5 |
7.5 |
|
输出端口 |
V8816W-4P-19: 4×19 V8816W-4P-22: 4×22 |
V8816W-8P-19: 8×19 V8816W-8P-22: 8×22 |
V8816W-16P-19: 16×19 V8816W-16P-22: 16×22 |
V8816W-32P-19: 32×19 V8816W-32P-22: 32×22 |
|
泵普偏置电流 告警范围(mA) |
V8816W-4P-19: -3~+10 V8816W-4P-22: -3~+10 |
V8816W-8P-19: -3~+10 V8816W-8P-22: -8~+10 |
V8816W-16P-19: -8~+10 V8816W-16P-22: -8~+10 |
V8816W-32P-19: -8~+10 V8816W-32P-22: -8~+10 |
|
类 别 |
项 |
单位 |
指 标 |
备 注 |
||
|
最小 |
类型 |
最大 |
||||
|
光学 指标 |
CATV 工作波长 |
nm |
1545 |
|
1565 |
|
|
OLT PON 波长 |
nm |
XPON: 1310/1490 |
|
|||
|
光信号输入范围 |
dBm |
-3 |
|
+10 |
|
|
|
输出功率 |
dBm |
|
|
37 |
1dBm间隔 |
|
|
OLT PON端口数 |
No. |
|
|
4 |
SC/UPC |
|
|
COM端口数 |
No. |
|
|
4 |
|
|
|
CATV 路径损耗 |
dB |
|
|
0.8 |
SC/APC |
|
|
OLT 路径损耗 |
dB |
|
|
0.8 |
|
|
|
输出调节范围 |
dB |
-4 |
|
0 |
每级0.1dB |
|
|
输出端口一致性 |
dB |
|
|
0.7 |
|
|
|
输出功率稳定度 |
dB |
|
|
0.3 |
|
|
|
CATV和OLT之间的隔离 |
dB |
40 |
|
|
|
|
|
光开关切换时间 |
ms |
|
|
8 |
可选 |
|
|
光开关的插入损耗 |
dB |
|
|
0.8 |
可选 |
|
|
噪声系数 |
dB |
|
|
6 |
Pin：0dBm |
|
|
PDL |
dB |
|
|
0.3 |
|
|
|
PDG |
dB |
|
|
0.4 |
|
|
|
PMD |
ps |
|
|
0.3 |
|
|
|
剩余泵功率 |
dBm |
|
|
-30 |
|
|
|
光反射损耗 |
dB |
45 |
|
|
|
|
|
光纤连接器 |
|
SC/APC |
FC/APC, LC/APC |
|||
|
综合 指标 |
射频测试 |
dBμV |
78 |
|
82 |
可选 |
|
网络管理接口 |
|
支持SNMP,WEB |
|
|||
|
电源 |
V |
90 |
|
265 |
AC |
|
|
-72 |
|
-36 |
DC |
|||
|
耗电量 |
W |
|
|
70 |
双电源，输出37dBm |
|
|
工作温度 |
℃ |
-5 |
|
65 |
|
|
|
储存温度 |
℃ |
-40 |
|
85 |
|
|
|
工作相对湿度 |
% |
5 |
|
95 |
|
|
|
尺寸 |
mm |
370×483×44 |
W、L、H |
|||
|
净重 |
Kg |
5.5 |
|
|||
