| 概述 |

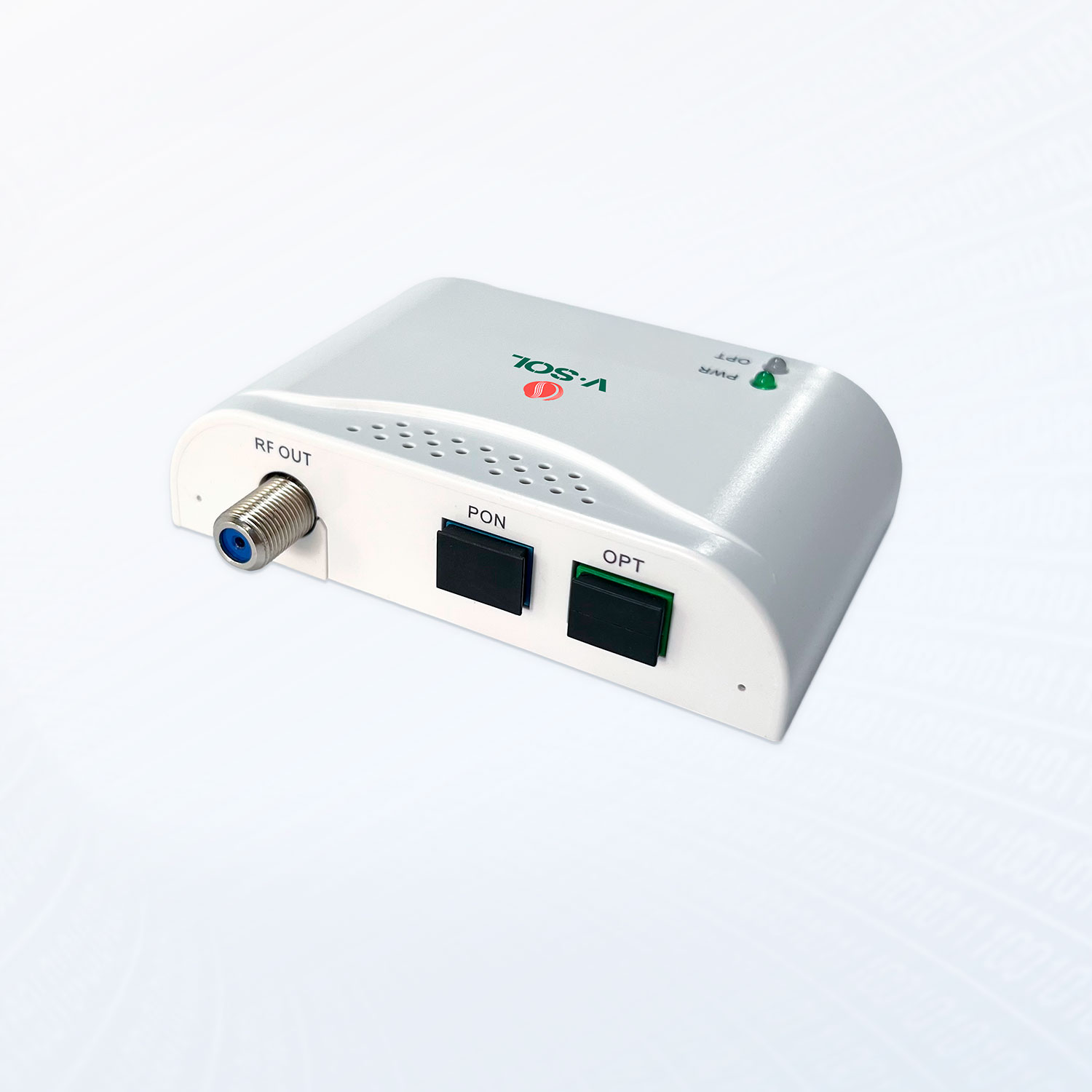

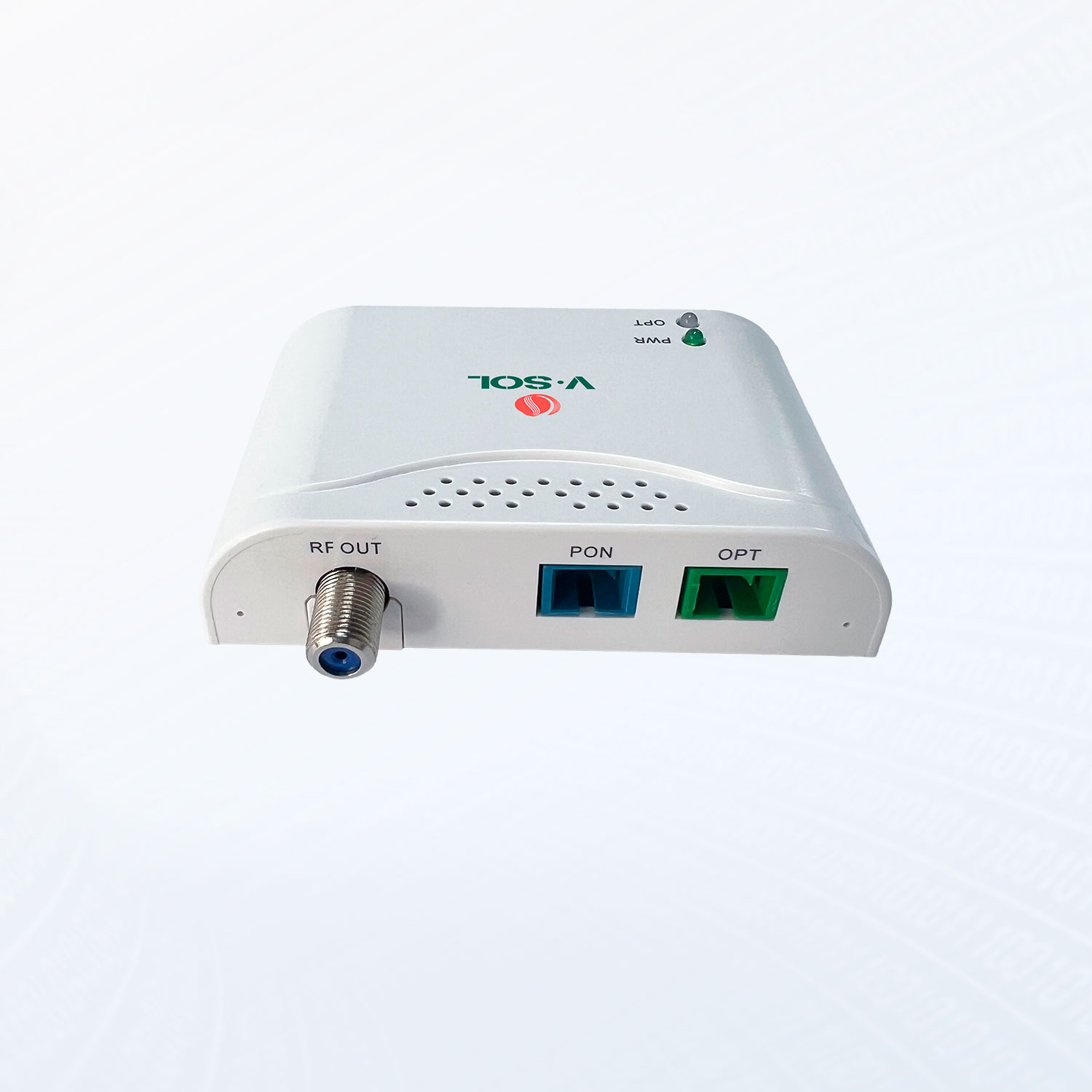

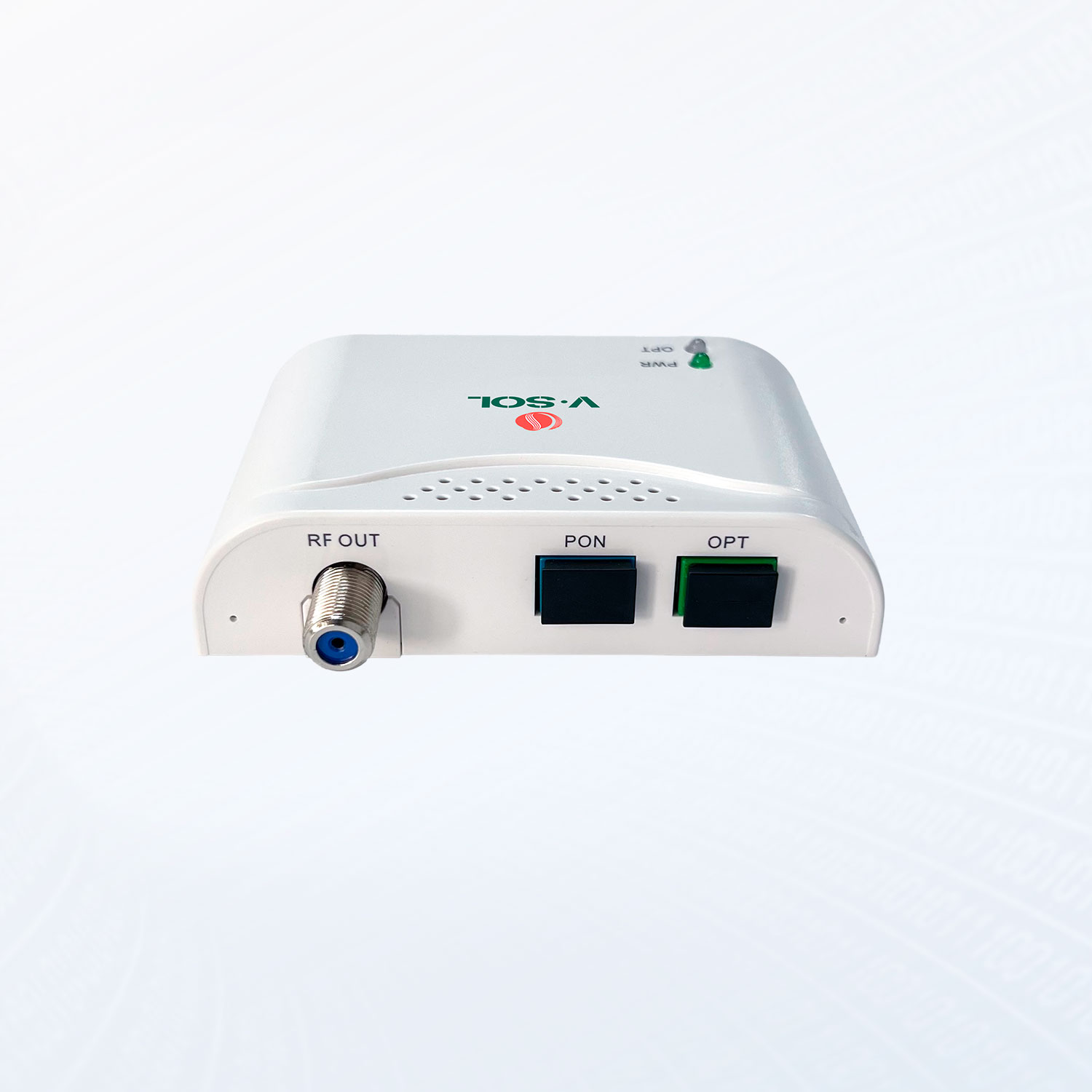

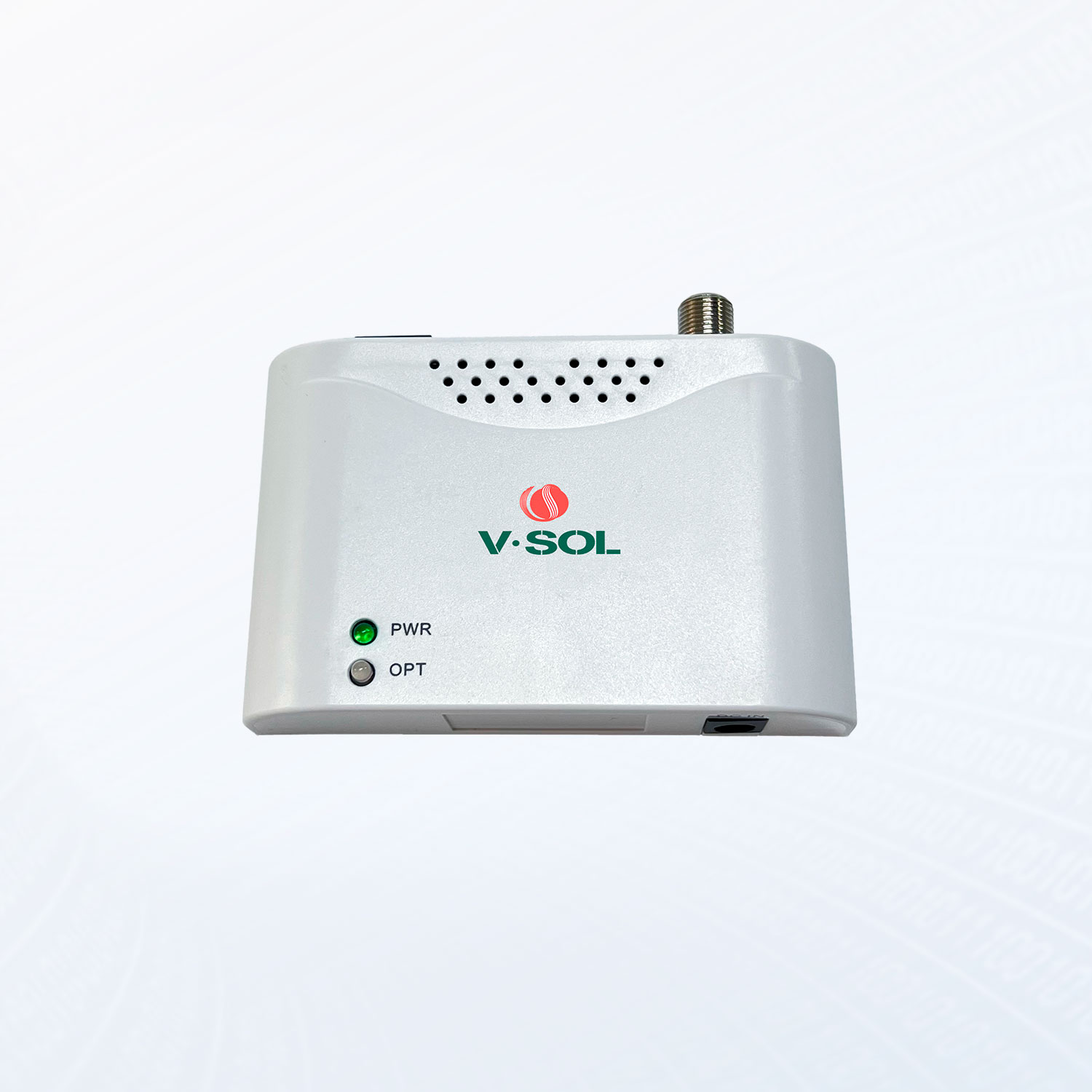

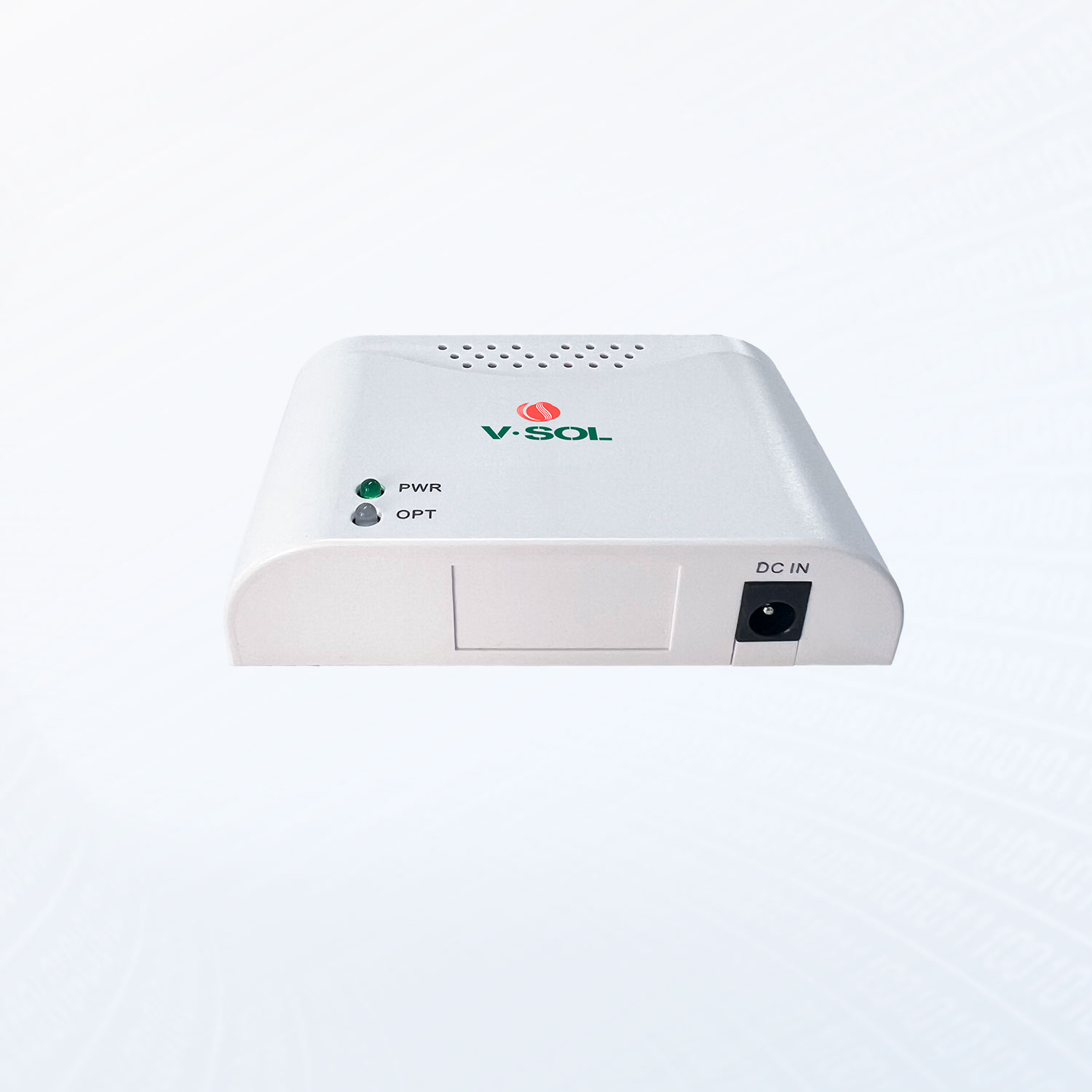

VSOL V8801C-1光接收器是一款内置WDM的小型光机，专为HFC宽带传输网络设计。该设备通过先进的光电转换技术，可反射PON光信号，并具备AGC（自动增益控制）功能，确保在不同信号强度下始终提供高质量、低噪声的信号传输。其出色的频率响应和低失真特性使其成为家庭和小型企业享受稳定、高速网络体验的理想选择。
| 特性 |
- 47MHz到1003MHz频率带宽，内置WDM
- 内置光路AGC控制电路保证输出电平稳定

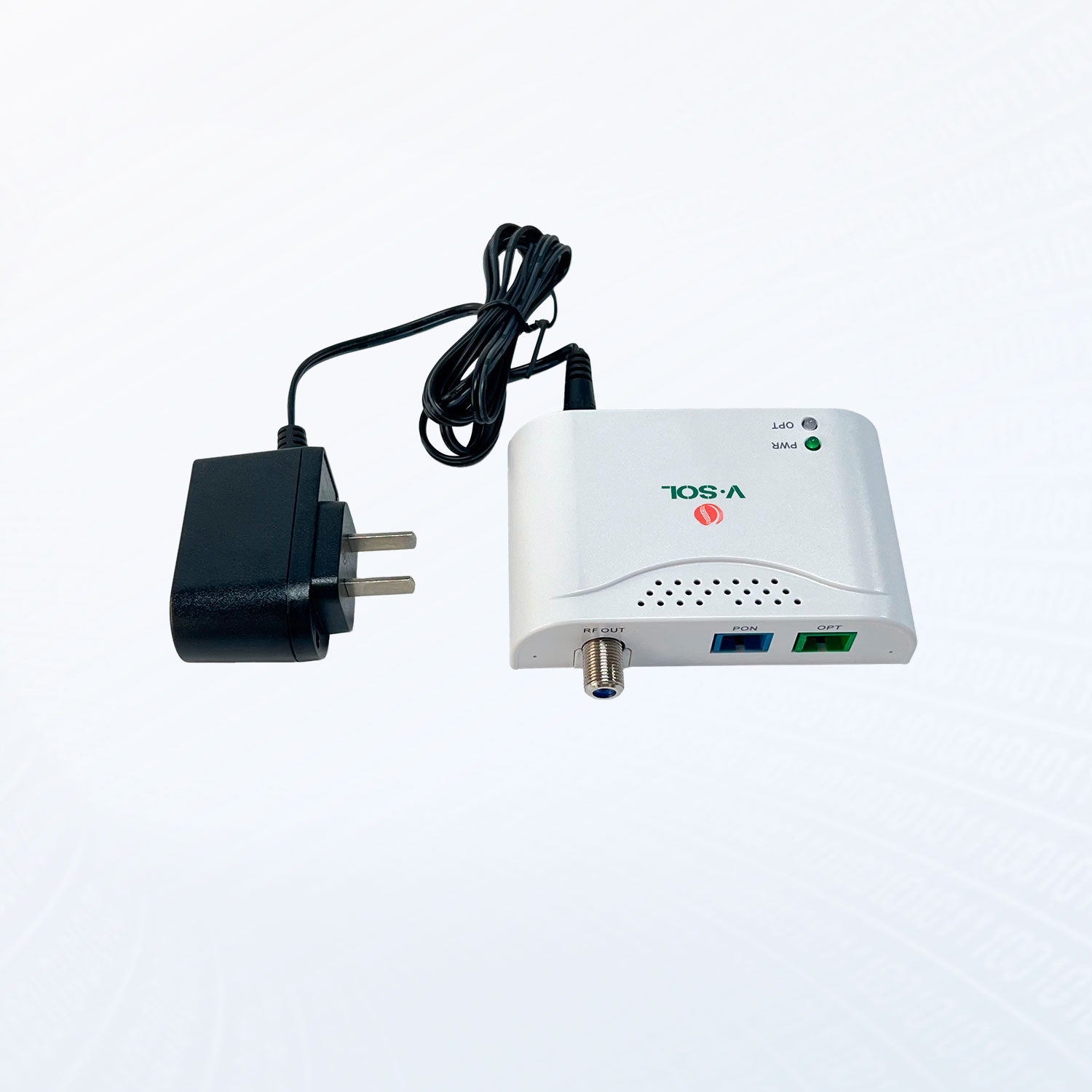

- 采用高效开关电源适配器，电压适应范围宽
- 超低电流，超低功耗
- 兼容EPON、GPON和10G PON光信号
| 具体参数 |
|
编号 |
项目 |
技术参数 |
备注 |
|
1 |
CATV接收光波长 |
1550±10nm |
|
|
2 |
PON接收光波长 |
1310nm/1490nm |
XPON |
|
1270nm/1577nm |
10G PON |
||
|
3 |
通道隔离 |
>20dB |
|
|
4 |
光接收回应度 |
0.85A/W(1550nm典型值) |
|
|
5 |
输入光功率范围 |
–20dBm~+2dBm |
|
|
6 |
光纤类型 |
单模(9/125mm) |
|
|
7 |
光纤连接器类型 |
SC/APC |
|
|
8 |
输出电平 |
≥78dBuV |
|
|
9 |
AGC范围 |
–15dBm~+2dBm |
输出电平±2dB |
|
10 |
F型射频接头 |
英制 |
|
|
11 |
频率带宽 |
47MHz-1003MHz |
|
|
12 |
射频带内平坦度 |
±1.5dB |
|
|
13 |
系统阻抗 |
75Ω |
|
|
14 |
反射损耗 |
≥14dB |
|
|
15 |
MER |
≥35dB |
|
|
16 |
BER |
＜10-8 |
|
|
17 |
产品尺寸 |
95mm 长×71mm 宽×25mm 高 |
|
|
18 |
产品重量 |
75g |
|
|
19 |
使用条件 |
温度：0℃–+45℃ 湿度：40%–70%（无凝结） |
|
|
20 |
存储条件 |
温度：-25℃–+60℃ 湿度：40%–95%（无凝结） |
|
| 性能说明 |
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
测试条件 |
|
透射工作波长 |
λ1 |
1540 |
1550 |
1560 |
nm |
|
|
反射工作波长 |
λ2 |
1260 |
1310 |
1330 |
nm |
|
|
λ3 |
1480 |
1490 |
1500 |
nm |
|
|
|
λ4 |
1575 |
1577 |
1650 |
nm |
|
|
|
回应度 |
R |
0.85 |
0.90 |
|
A/W |
po=0dBmλ=1550nm |
|
透射隔离度 |
ISO1 |
30 |
|
|
dB |
λ=1310&1490&1577nm |
|
反射隔离度 |
ISO2 |
18 |
|
|
dB |
λ=1550nm |
|
回波损耗 |
RL |
–40 |
|
|
dB |
λ=1550nm |
|
插入损耗 |
IL |
|
|
1 |
dB |
λ=1310&1490&1577nm |
