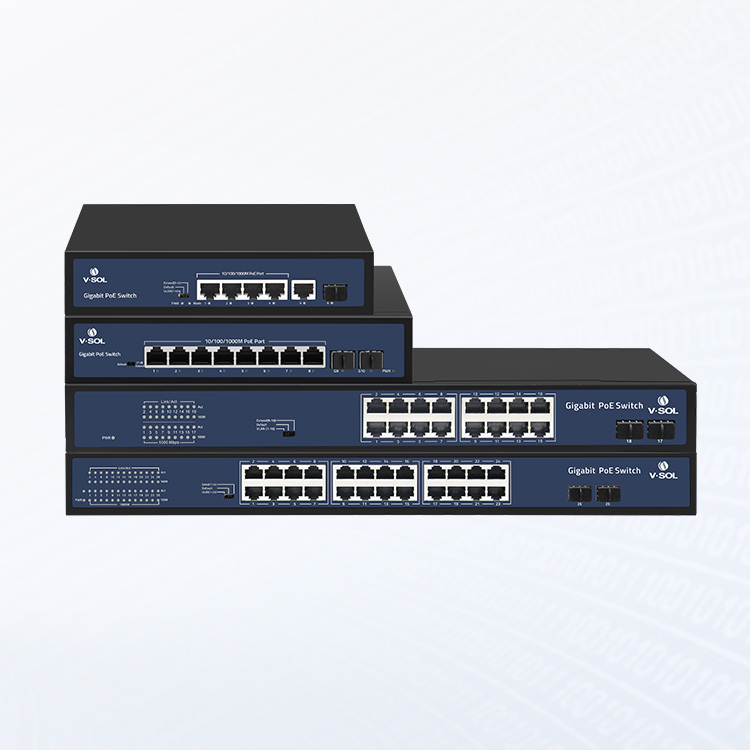

型号:V11XX 系列 (POE)
规格:4/8/16/24GE (RJ45) 2层非网管型POE交换机

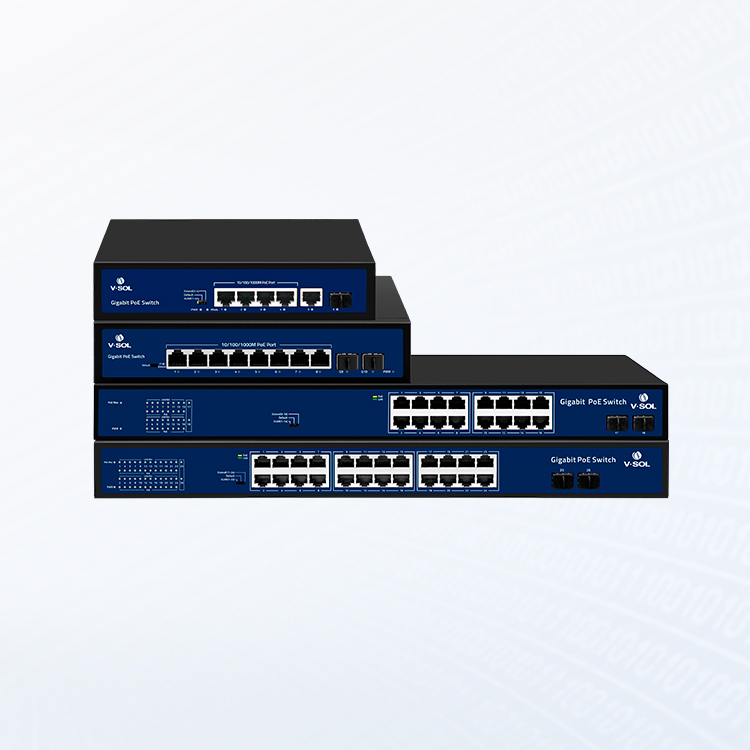

V11XX 系列非网管型PoE交换机
为安防监控网络而生

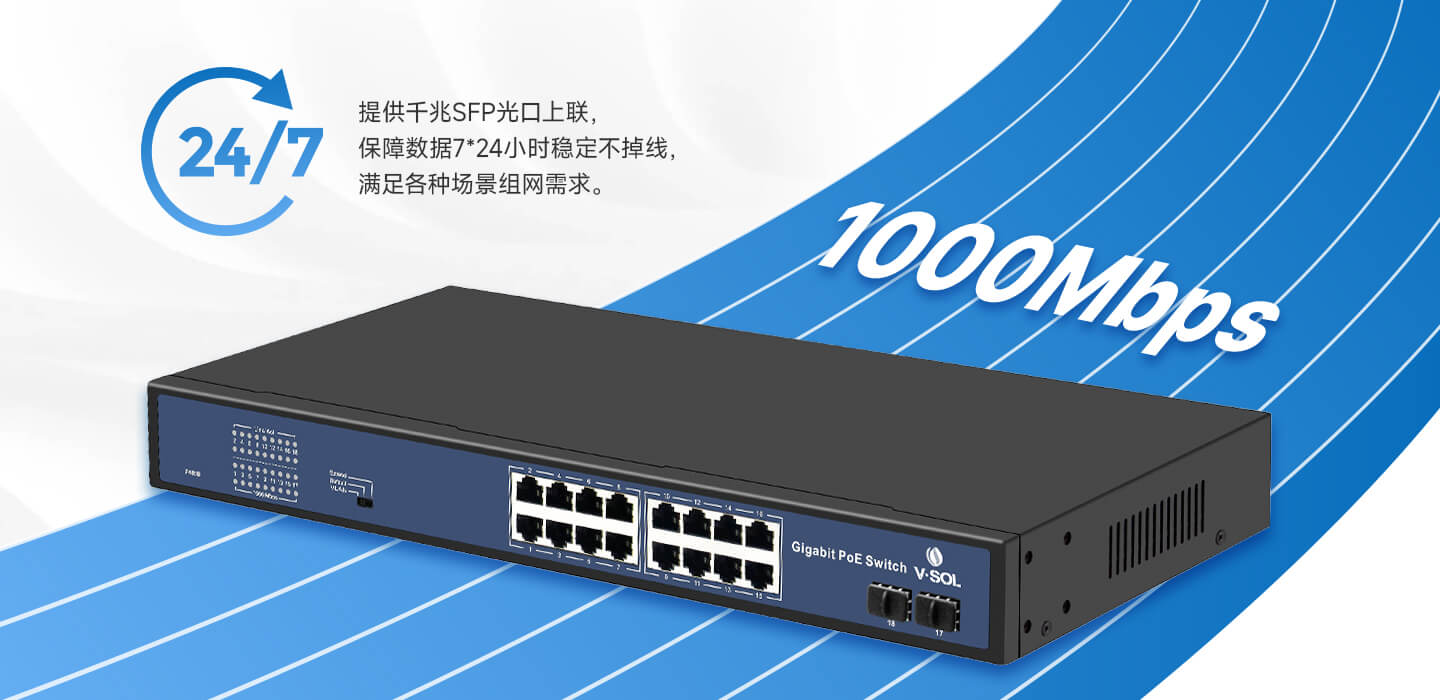

千兆SFP上联

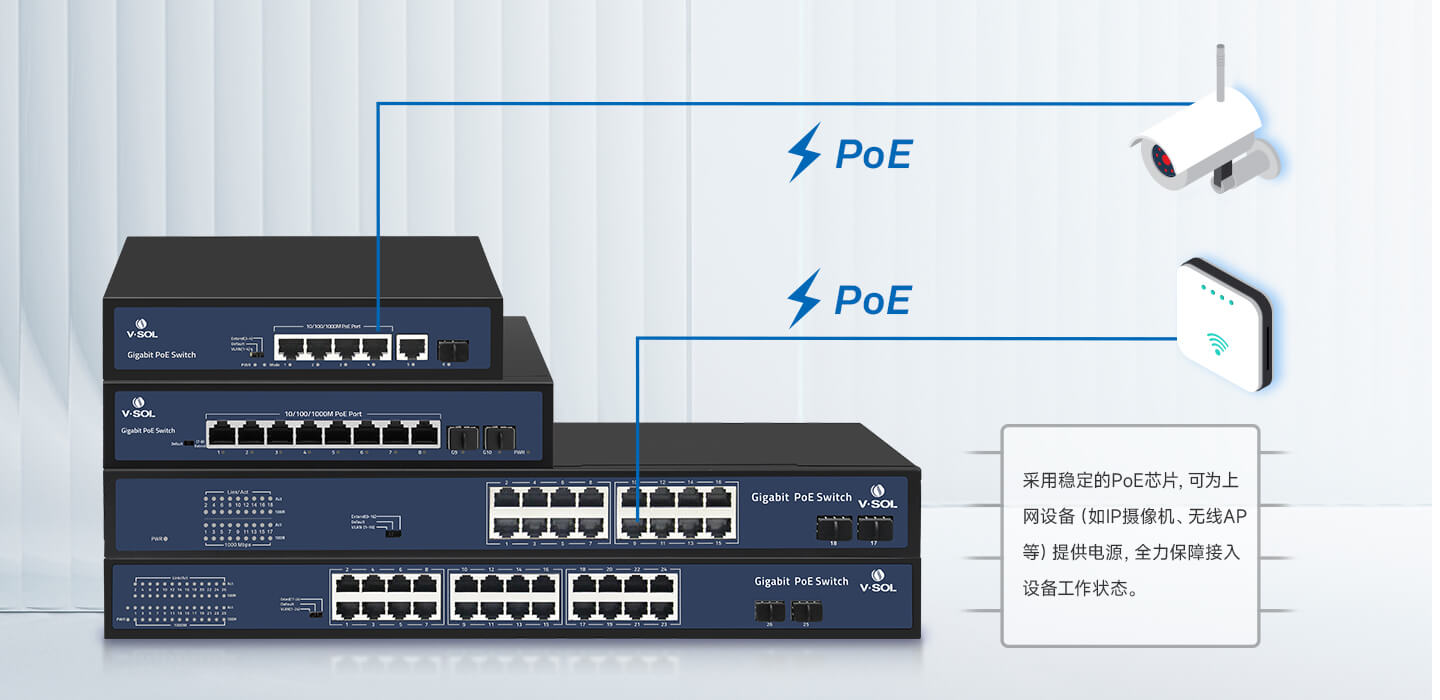

智能PoE供电

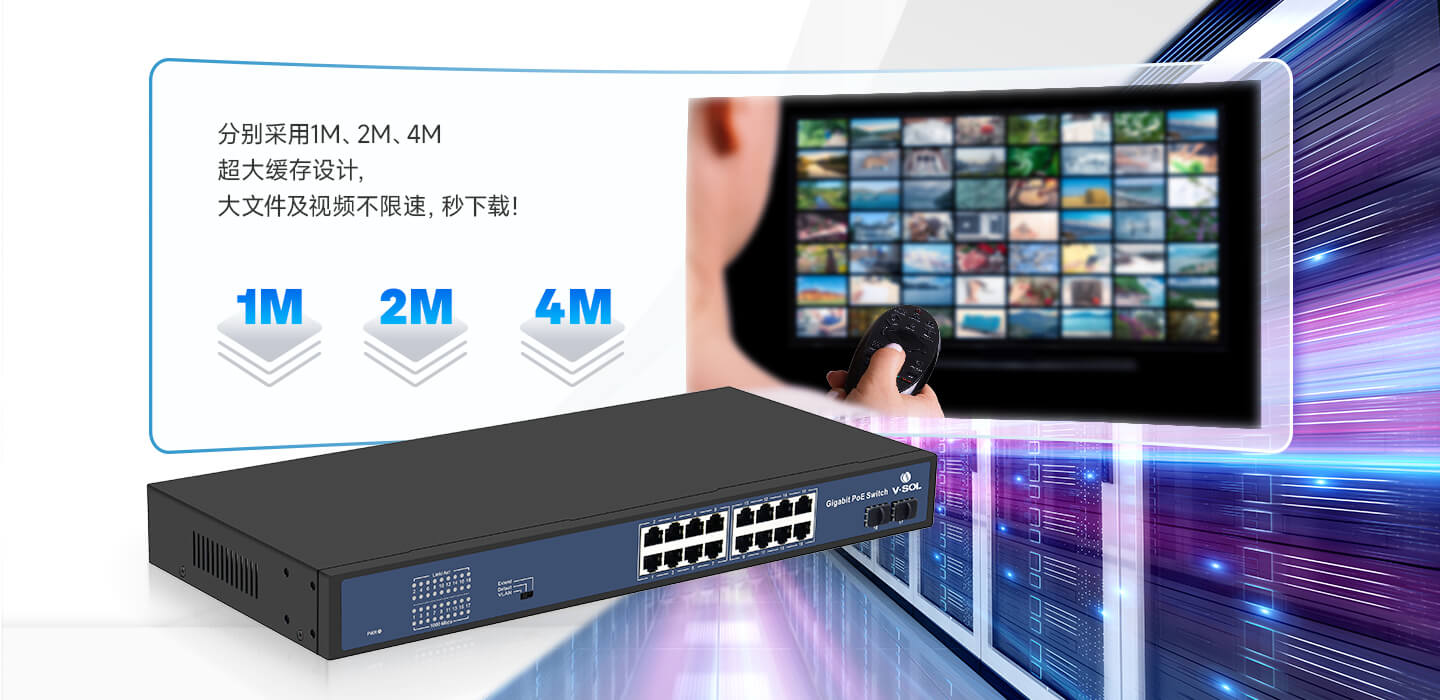

超大缓存设计

超远距离传输

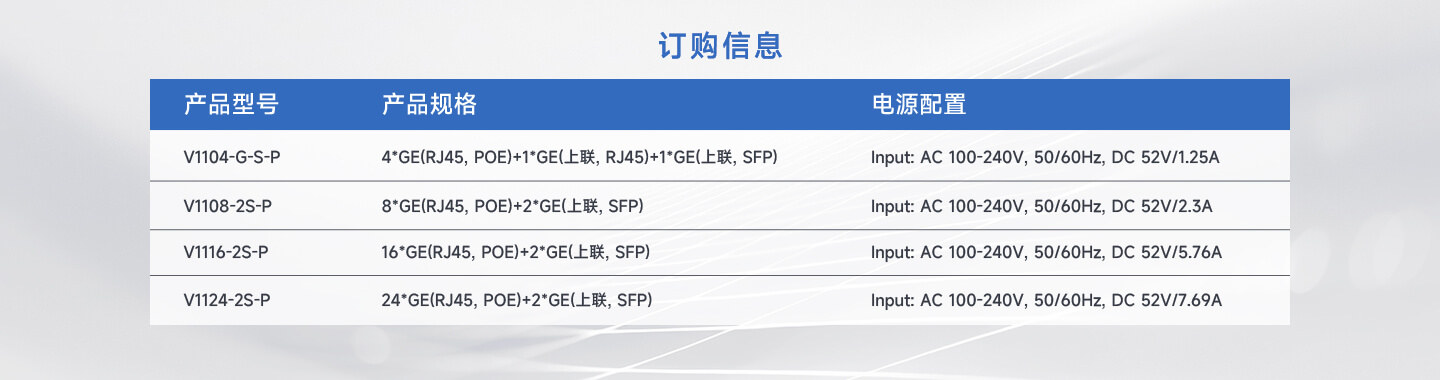

参数

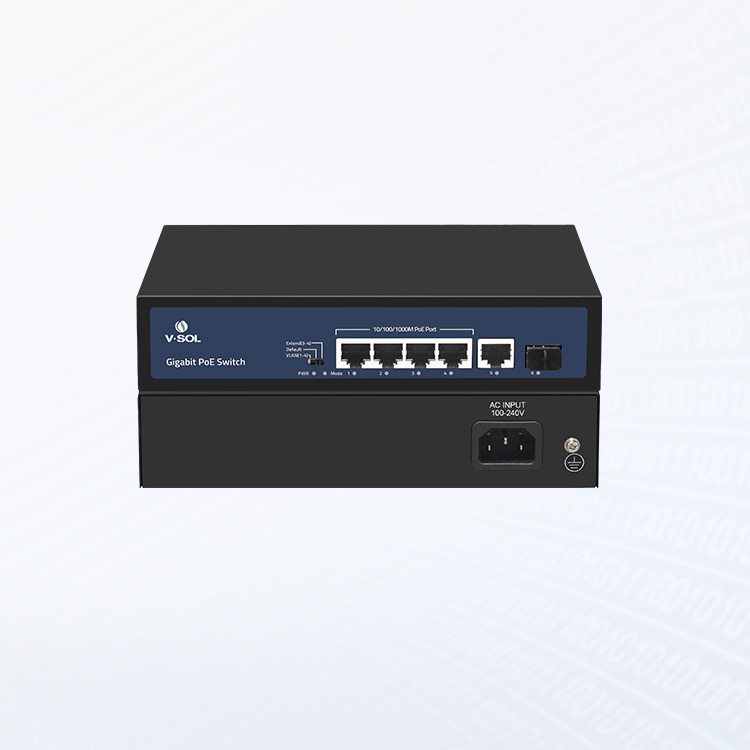

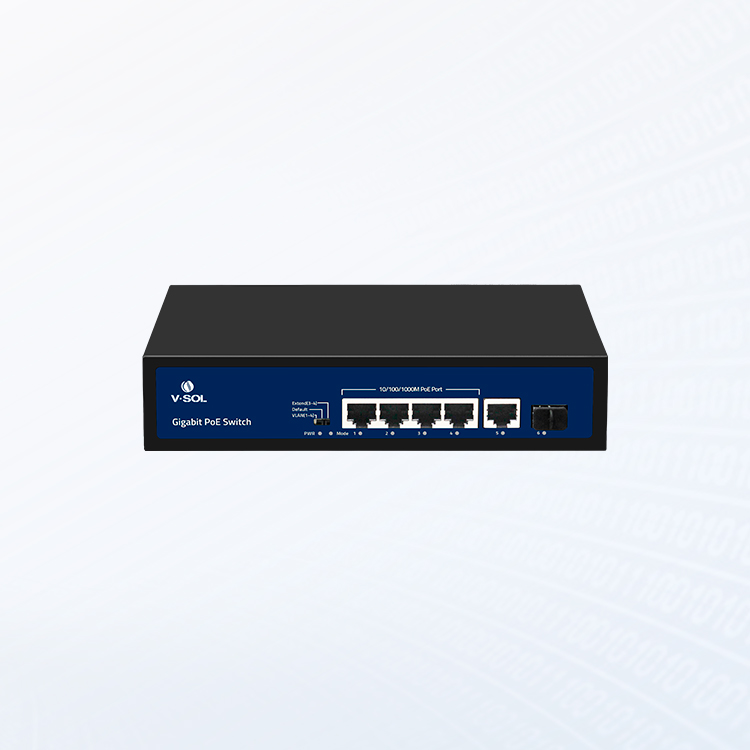

V1104-G-S-P

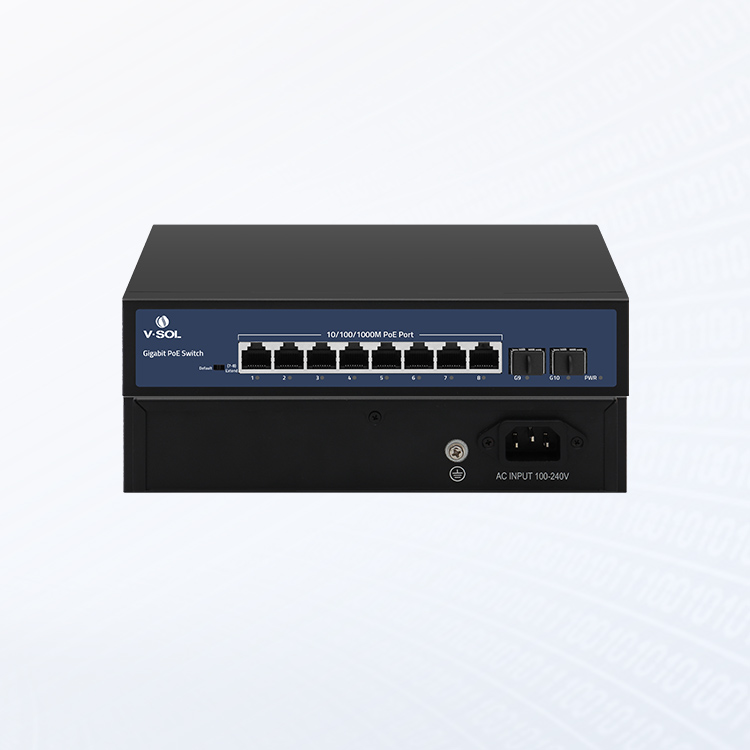

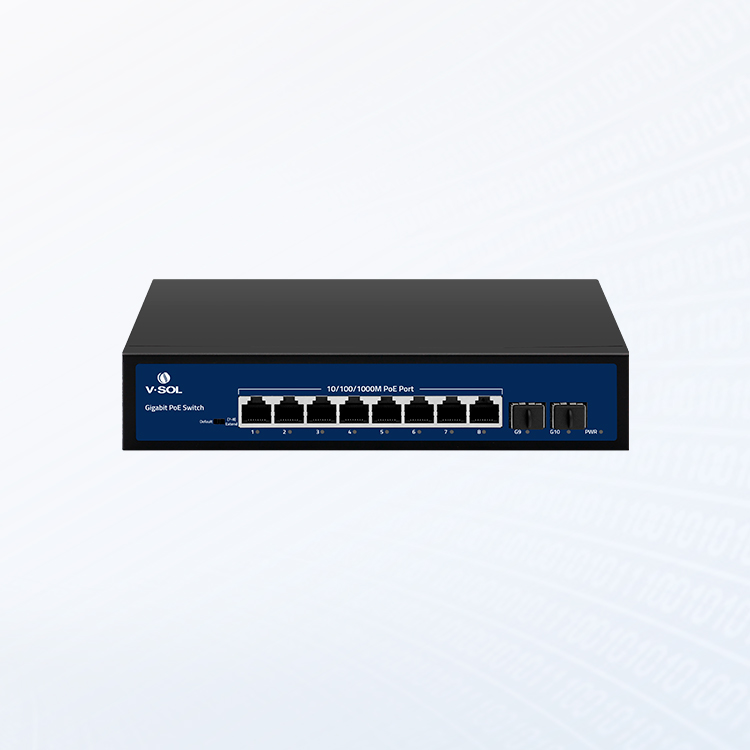

V1108-2S-P

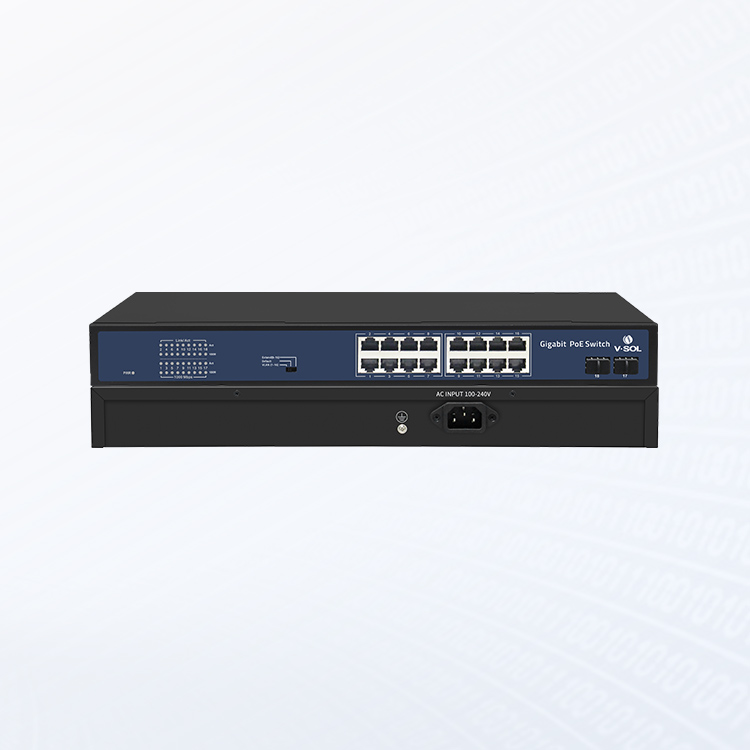

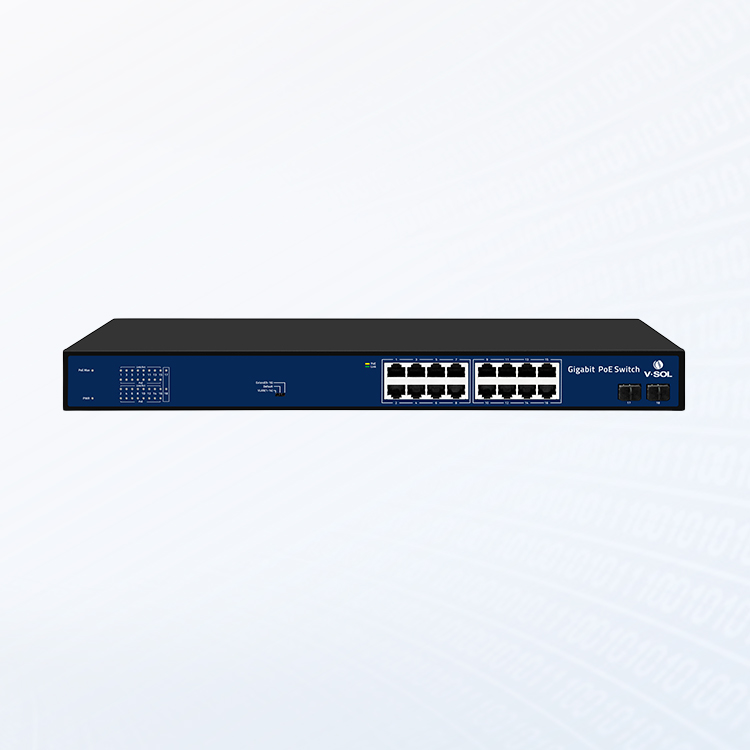

V1116-2S-P1

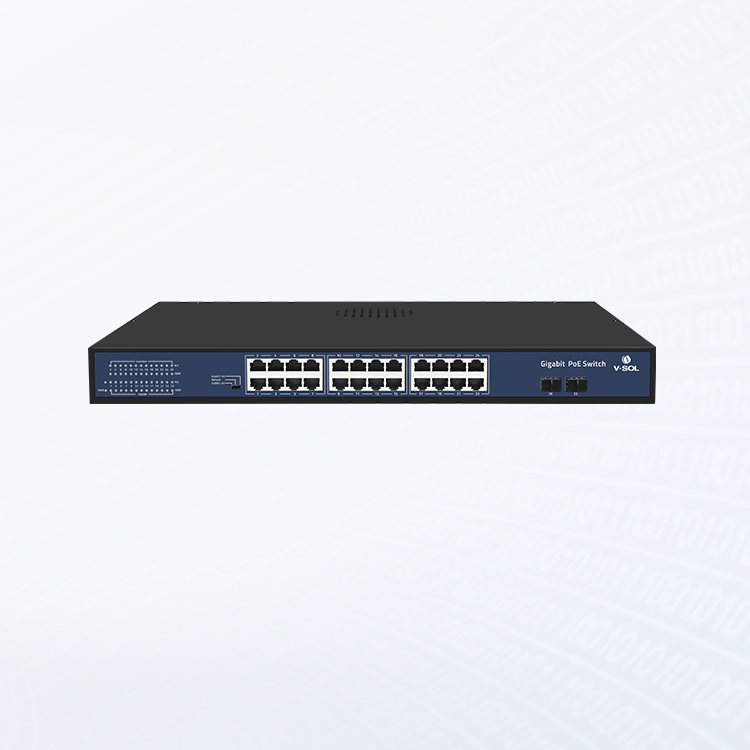

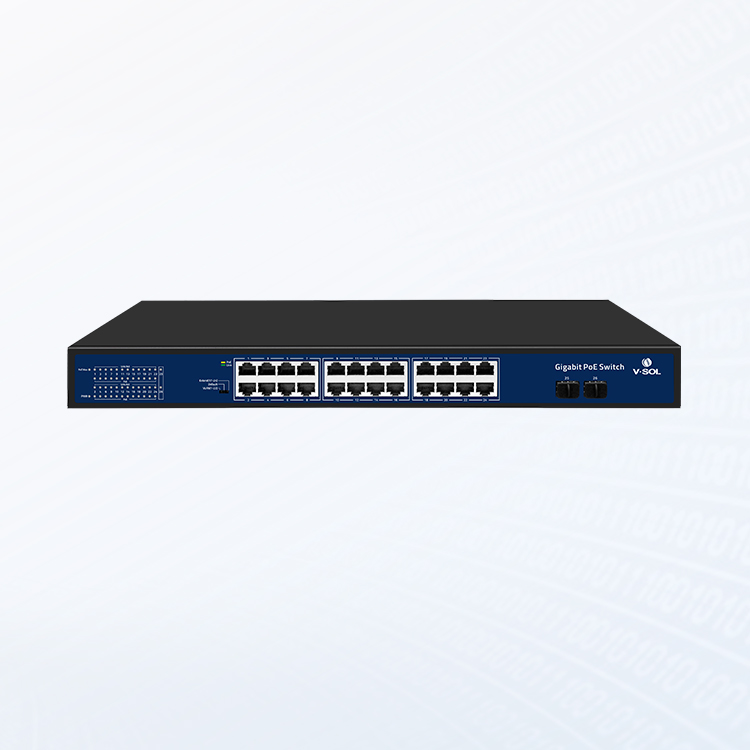

V1124-2S-P1



接口

4*GE(RJ45, POE)+

1*GE(上联, RJ45)+

1* GE(上联, SFP)



8*GE(RJ45, POE)+

2* GE(上联, SFP)



16*GE(RJ45, POE)+

2* GE(上联, SFP)



24*GE(RJ45, POE)+

2* GE(上联, SFP)



机壳

尺寸(L*W*H)

(毫米)



200*118*44



220*161*44



440*204*44



440*280*44

重量(KG)

(净重)

0.63

0.9

2.82

3.55





包装

尺寸(L*W*H)

(毫米)



245*190*60



315*215*85



500*290*85



500*365*85

重量(KG)

(毛重)



0.92



1.3



3.38



4.20

交换容量(Gbps)

12

20

36

52

吞吐量(Mpps)

8.928

14.880

26.784

38.68

数据包缓冲区

1M

2M

4M

4M

MAC地址表

2K

2K

8K

8K

巨型帧

9Kbytes

9Kbytes

9.6Kbytes

9.6Kbytes

传输模式

存储和转发

存储和转发

存储和转发

存储和转发

MTBF(Hours)

100,000

100,000

100,000

100,000

电源

电源适配器

输入电压

Input: AC 100-240V, 50/60Hz

Input: AC 100-240V, 50/60Hz

Input: AC 100-240V, 50/60Hz

Input: AC 100-240V, 50/60Hz

交换机输入电压

DC 52V/1.25A

DC 52V/2.3A

DC 52V/5.76A

DC 52V/7.69A

整机功耗(W)

65W

120W

300W

400W

指示灯

PWR, SW, 1-6 ACT,

1-6 1000M

PWR, 1-10 ACT,

1-10 1000M

PWR, 1-18 ACT,

1-18 1000M

PWR, 1-26 ACT,

1-26 1000M

PWR-电源指示灯 (1)常亮:上电;(2)不亮:掉电。

ACT/绿灯-数据链路指示灯 (1)常亮:网线连上; (2)闪烁:网线有数据传输;(3)不亮:无网线连接1000M-千兆链路指示灯 (1)常亮:千兆链路;(2)不亮:链路不通或只通百兆。

SW-DIP状态指示灯 (1)常亮:VLAN模式;(2)不亮:Default模式;(3)闪烁:Extend模式。

拨码开关

VLAN: 端口隔离模式。交换机的POE端口(1-4/1-16/1-24 )不能相互通信,只能与上联口通信。

: V1108-2S-P只有Extend模式(ON和OFF两种模式),没有VLAN模式和Default模式。

Default: 默认模式。交换机的所有POE端口可以相互通信,传输距离在100米以内,速率为10M/100M/1000M自适应。: V1108-2S-P只有Extend模式(ON和OFF两种模式),没有VLAN模式和Default模式。

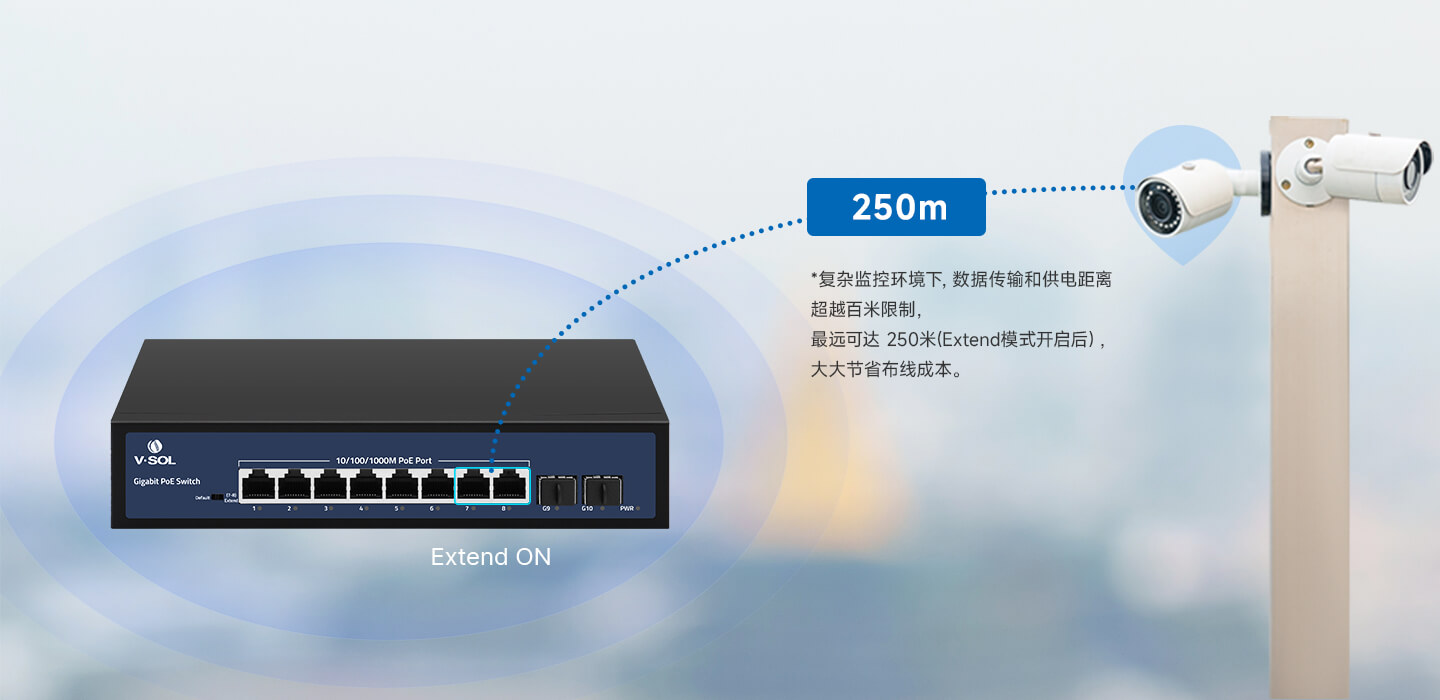

Extend: 监控模式。交换机的POE端口(3-4/7-8/9-16/17-24)数据传输距离可扩至250米,端口速率变为10M。注:V1108-2S-P的Extend模式是OFF时,就是一般的Default模式。

网络协议

IEEE802.3(10Base-T) IEEE802.3u(100Base-TX) IEEE802.3ab(1000Base-TX) IEEE802.3z(1000Base-FX)

IEEE802.3x(流控制)

POE协议

IEEE802.3af(15.4W), IEEE802.3at(30W)

传输

介质

双绞线

10Base-T: Cat3, 4, 5 or above UTP(≤100m) 100Base-TX: Cat5 or above UTP(≤100m) 1000Base-TX: Cat5 or above UTP(≤100m)

光纤

多模光纤: 50/125, 62.5/125, 100/140um

单模光纤: 8/125, 8.7/125, 9/125, 10/125um

工作

环境

工作温度

-10 ~ 50℃

工作湿度

10%~90%,非凝结

储存温度

-40 ~ 70 ℃

储存湿度

5%~90%,非凝结
